低溫球閥由于結構簡單，安裝空間小，并且球閥依靠介質力密封，不受外部驅動力的影響，因而被廣泛應用于各工況中。目前，LNG接收站普遍采用超低溫球閥，超低溫球閥的數量占整個LNG接收站閥門數量的80%，在使用中存在超低溫球閥內漏的現象。本文基于低溫閥門的設計準則及閥門密封性能的基本理論，對影響超低溫球閥密封的要素進行了分析。
設計準則
由于工況溫度極低，使超低溫閥門的設計與制造面臨一系列的技術困難，例如，材料的選擇、低溫密封、結構設計、固溶處理、深冷處理、絕熱、質量檢測、維修、安全等。為此對于低溫閥門的設計有著一系列嚴格的標準，國際上主要采用標準BS6364《低溫閥門》和MSSSP－134《對低溫閥門及其閥體/閥蓋加長體的要求》，這兩個標準較全面地規定了低溫閥門設計和制造的要點和規則。標準JB/T7749《低溫閥門技術條件》是根據BS6364《低溫閥門》轉化而成。
在設計低溫閥門時，除了應遵循一般閥門的設計原則外，應根據使用的條件，遵循低溫閥設計的特殊要求。
①閥門不應成為低溫系統的一個顯著熱源。這是因?yàn)闊崃康牧魅氤档蜔嵝释猓缌魅脒^多，還會使內部流體急速蒸發，產生異常升壓，造成危險。
②低溫介質不應對手輪操作及填料密封性能產生有害的影響。
③直接與低溫介質接觸的閥門組合件應具有防爆和防火結構。
④在低溫下工作的閥門組合件無法潤滑，所以需要采取結構措施以防止摩擦件擦傷。
在低溫閥門設計過程中，除了考慮低溫閥門的流通能力等一般性要求外，還需要考慮一些其他指標，以便更好地對低溫閥門的技術水平進行評價。通常通過衡量能量消耗是否合理對低溫閥門的技術水平進行評價。
①低溫閥門的絕熱性能。
②低溫閥門的冷卻性能。
③低溫閥門啟閉密封件的工作性能。
④低溫閥門表面不結冰的條件。
低溫閥門與通用閥門的工作環境有很大的區別，在低溫閥門設計、制造和檢驗等過程中除了要遵守閥門設計、制造和檢驗的一般規則外，還應當注意低溫閥門所處的環境而進行適當?shù)恼{(diào)整。
電動低溫三通球閥
Q944F/Q945F電動低溫三通球閥是由角行程系列智能式執行機構和三通球閥組成，是一種旋轉類流向切換閥門，電動三通球閥具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。
DQ41Y,DQ41F,DQ61Y,DQ61F低溫球閥
DQ41Y、DQ41F、DQ61Y、DQ61F低溫球閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

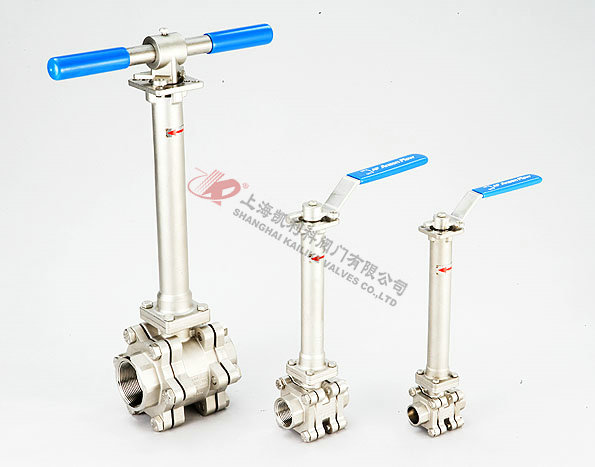

DQ41Y,DQ41F鍛鋼低溫球閥
DQ41Y、DQ41F鍛鋼低溫球閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

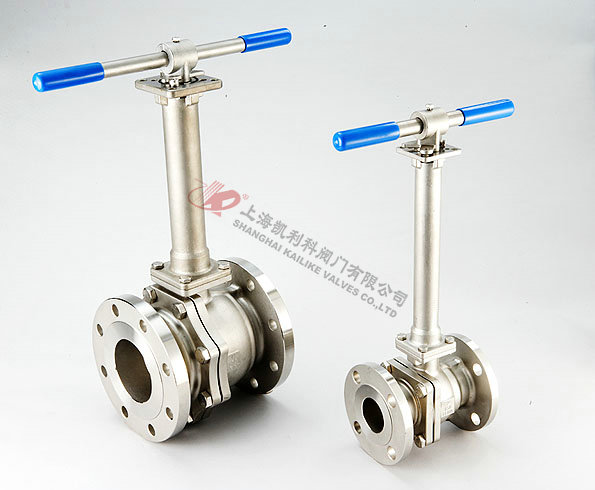

DQ41Y,DQ41F法蘭低溫球閥
DQ41Y/F法蘭低溫球閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

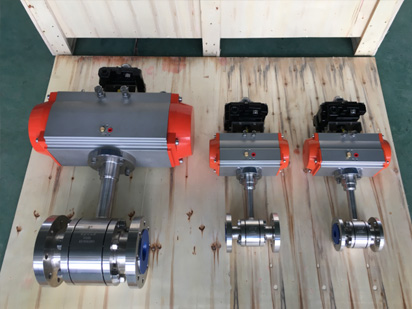

DJ661F,DJ661Y氣動低溫緊急切斷閥
DJ661F、DJ661Y氣動低溫緊急切斷閥適用于低溫貯槽上切斷流通介質，特別是在出現火情故障時能及時切斷介質。廣泛用于LNG、液態乙烯及其它低溫介質，具有體積小、重量輕、密封可靠、緊急切斷
LNG系統低溫緊急切斷閥
DJ661F、DJ661YLNG系統低溫緊急切斷閥適用于低溫貯槽上切斷流通介質，特別是在出現火情故障時能及時切斷介質。廣泛用于LNG、液態乙烯及其它低溫介質，具有體積小、重量輕、密封可靠、緊急切
DJ661F,DJ661Y低溫緊急切斷閥
DJ661F、DJ661Y低溫緊急切斷閥適用于低溫貯槽上切斷流通介質，特別是在出現火情故障時能及時切斷介質。廣泛用于LNG、液態乙烯及其它低溫介質，具有體積小、重量輕、密封可靠、緊急切斷迅速
DJ661F,DJ661Y氣動低溫切斷閥
DJ661F、DJ661Y氣動低溫切斷閥適用于低溫貯槽上切斷流通介質，特別是在出現火情故障時能及時切斷介質。廣泛用于LNG、液態乙烯及其它低溫介質，具有體積小、重量輕、密封可靠、緊急切斷迅速
DJ661F,DJ661Y低溫切斷閥
DJ661F、DJ661Y低溫切斷閥適用于低溫貯槽上切斷流通介質，特別是在出現火情故障時能及時切斷介質。廣泛用于LNG、液態乙烯及其它低溫介質，具有體積小、重量輕、密封可靠、緊急切斷迅速可靠
ZJHP,ZJHM氣動薄膜低溫調節閥
ZJHP、ZJHM氣動薄膜低溫調節閥是由多彈簧氣動薄膜執行機構和低流阻精小型調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動薄膜低溫調節閥閥體流道呈S流線型，具有結構緊湊

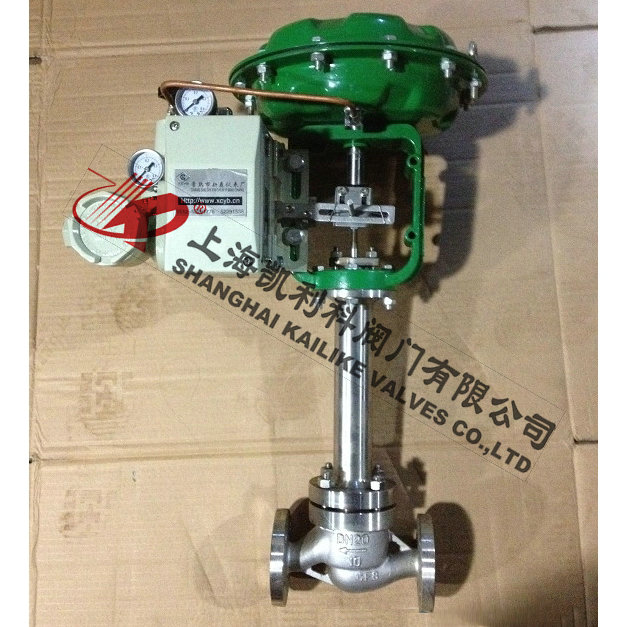

ZJHP,ZJHM氣動低溫調節閥
ZJHP、ZJHM氣動低溫調節閥是由多彈簧氣動薄膜執行機構和低流阻精小型調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動低溫調節閥閥體流道呈S流線型，具有結構緊湊、重量輕

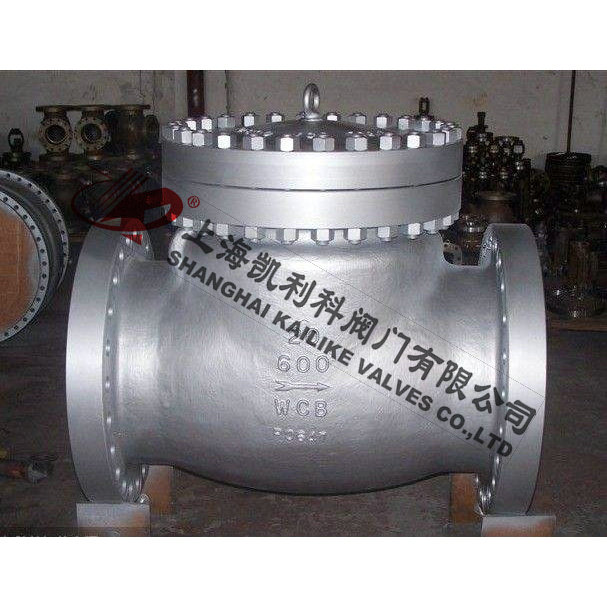

DH44Y低溫旋啟式止回閥
DH44Y低溫旋啟式止回閥適用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品

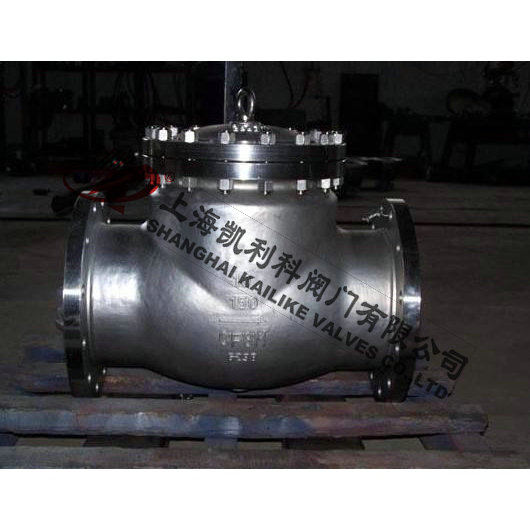

DH44Y美標低溫止回閥
DH44Y美標低溫止回閥適用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品等

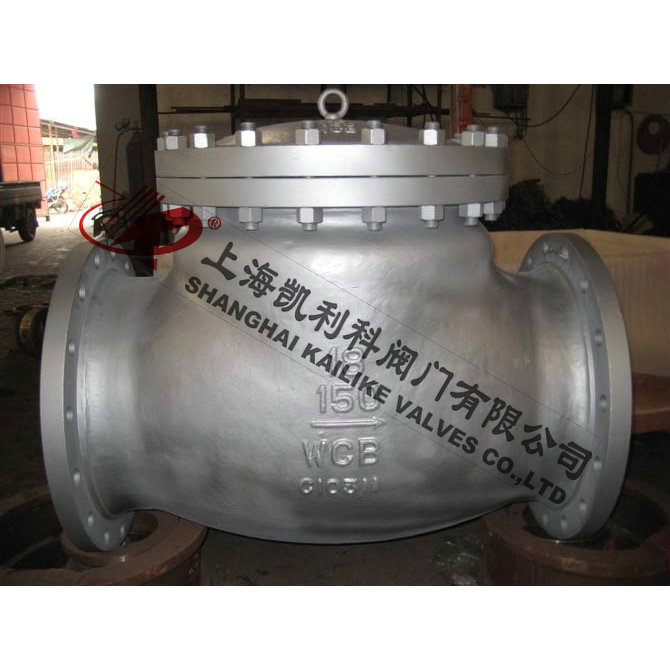

DH44Y法蘭低溫止回閥
DH44Y法蘭低溫止回閥適用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品等

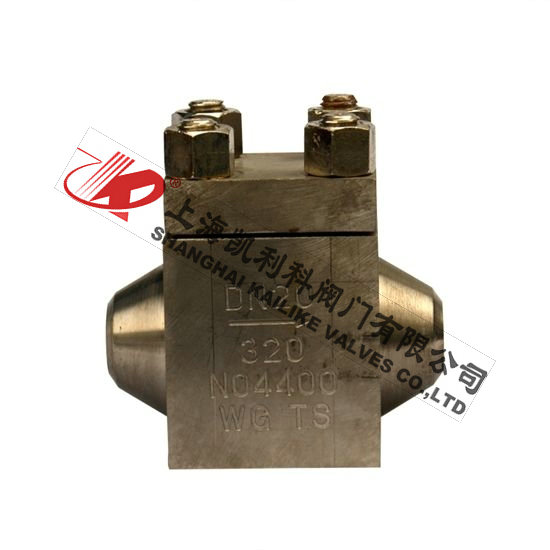

DH61Y,DH61F低溫高壓止回閥
DH61Y、DH61F低溫高壓止回閥適用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產
DH61Y,DH61F低溫升降式止回閥
DH61Y、DH61F低溫升降式止回閥適用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油
DH61Y,DH61F超低溫止回閥
DH61Y、DH61F超低溫止回閥適用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品

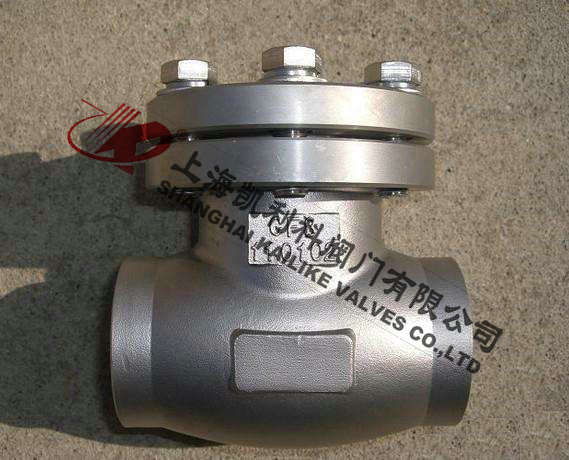

DH61Y,DH61F不銹鋼低溫止回閥
DH61Y、DH61F不銹鋼低溫止回閥適用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油
DH61Y,DH61F低溫止回閥
DH61Y、DH61F低溫止回閥適用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品等

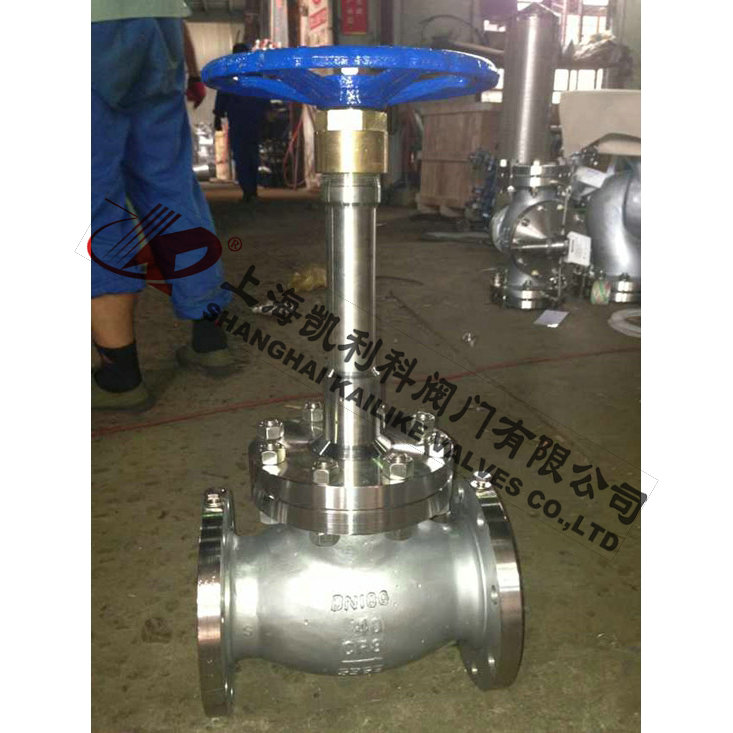

DJ41Y美標低溫截止閥
DJ41Y美標低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
DJ61Y低溫長桿截止閥
DJ61Y低溫長桿截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
DJ11Y螺紋低溫截止閥
DJ11Y螺紋低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

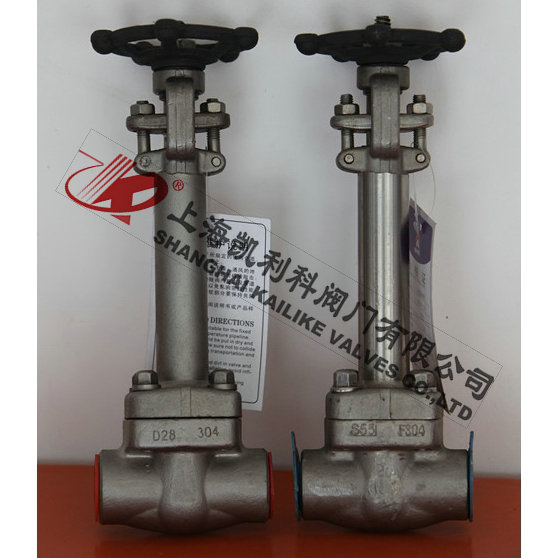

DJ61Y鍛鋼低溫截止閥
DJ61Y鍛鋼低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
DJ61Y低溫高壓截止閥
DJ61Y低溫高壓截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
DJ61Y焊接低溫截止閥
DJ61Y焊接低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

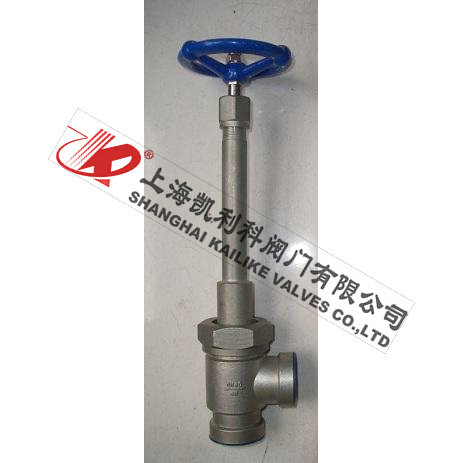

DJ64Y,DJ44Y低溫角式截止閥
DJ64Y、DJ44Y低溫角式截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
DJ41Y低溫長軸截止閥
DJ41Y低溫長軸截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
DJ41Y不銹鋼低溫截止閥
DJ41Y不銹鋼低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

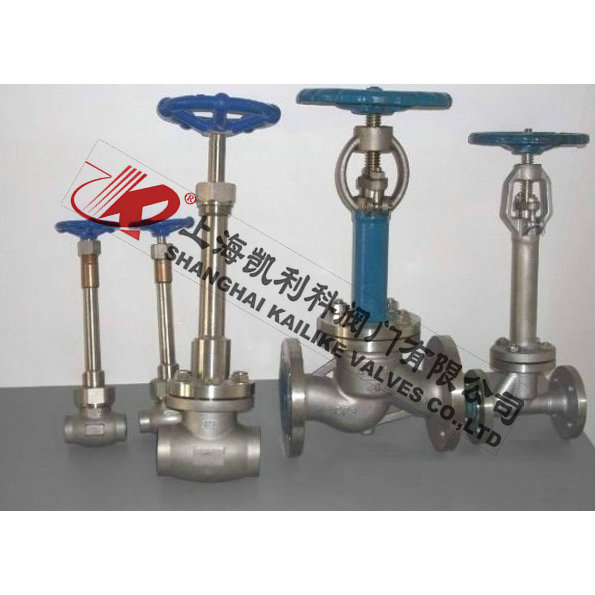

DJ41Y低溫法蘭截止閥
DJ41Y低溫法蘭截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
DJ41Y低溫截止閥
DJ41Y低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

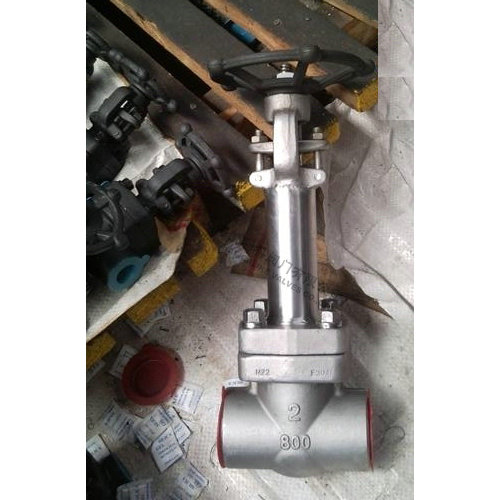

DZ61Y鍛鋼低溫閘閥
DZ61H鍛鋼低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。閥蓋設計成便于保冷的長頸結構，以保證填料函底部的溫度保持在0℃以上。在閘板的進口側

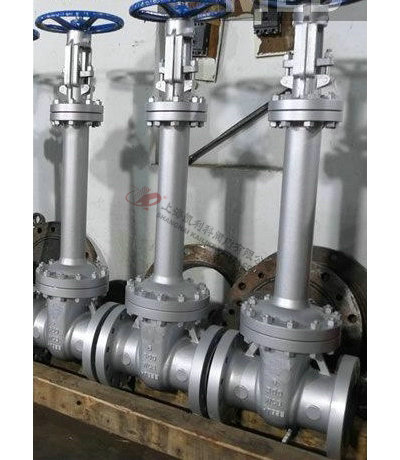

DZ40Y低溫閘閥
