產品名稱：	電動陶瓷球閥	產品型號：	Q941TC
公稱通徑：	DN15～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～32.0Mpa	連接方式：	法蘭、螺紋、對夾
適用溫度：	-20ºC～+180ºC～350ºC～550ºC	驅動方式：	手動、電動、氣動
閥體材質：	鍛鋼、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	酸、堿、石灰、煤渣、帶顆粒纖維狀	生產廠家：	上海凱利科閥門有限公司

產品說明

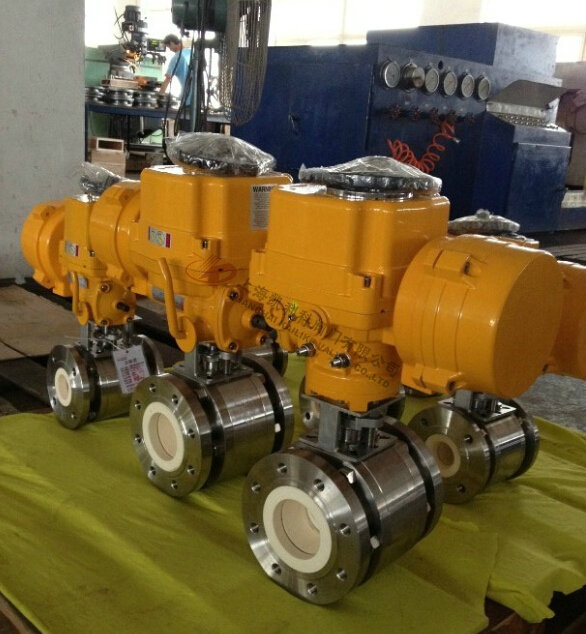

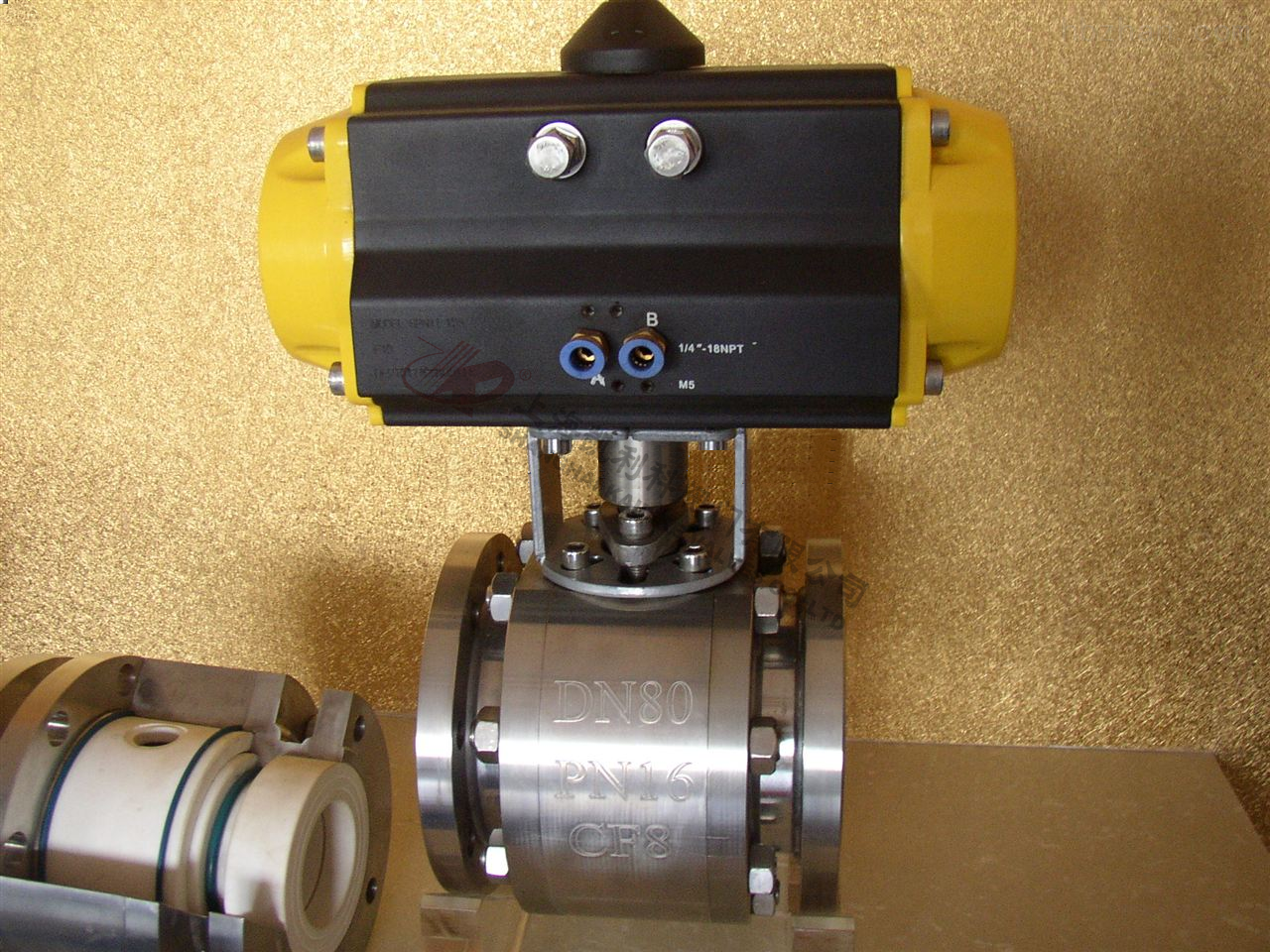

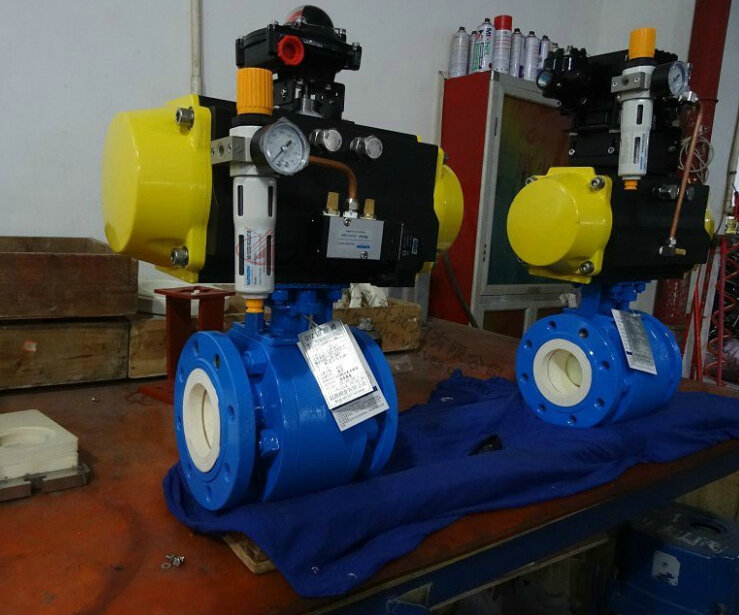

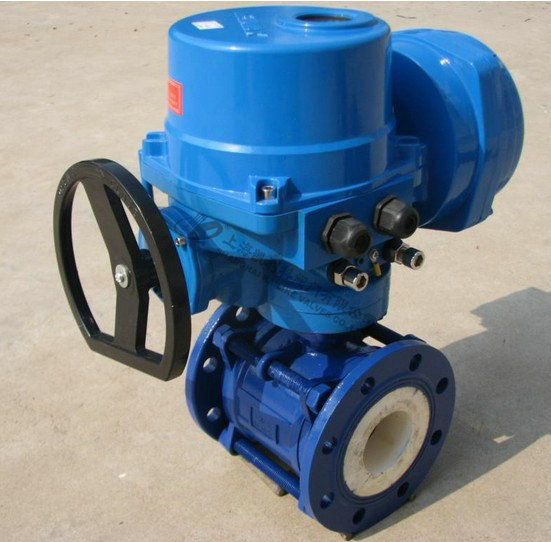

Q941TC電動陶瓷球閥具有超強的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低，運行經濟性高和壽命長（是鈦閥的2～4倍）的優點。其驅動方式有手動、氣動、氣動一彈簧復位、電動等。并可按用戶的要求設計各類特殊陶瓷閥門。適用于各種酸、堿、鹽類液體、氣體介質環境，硬密封閥尤其適用于帶顆粒、纖維狀介質環境。

產品特點

閥門球體、閥座和閥體內部與介質接觸部件均為結構陶瓷材料，具有出色的耐腐蝕、耐磨損和耐沖刷性能。
閥球和閥座精密研磨達到零泄露。

技術數據

連接標準：GB/T 9113
適用溫度：-20°C~550°C
試驗標準：GB/T 13927
公稱通徑：DN15~DN300

材質

閥體：碳鋼/不銹鋼
 閥芯：結構陶瓷

應用領域

電廠脫硫脫硝
鋼廠噴煤
冶金
造紙
硅粉輸送
煤化工

適用介質

含固體顆粒的硫酸、鹽酸、石灰水、石膏漿液、黑水、灰水等。
硅粉、煤灰、煤粉等高磨損、高腐蝕、干粉類介質。

設計制造標準規范

設計依據	GB	API
設計與制造標準	JB/T10529-2005，GB/T12237-2007	API608-2012
結構長度設計標準	GB/T12221-2005	ASME B16.10-2009
連接端設計標準	GB/T9113-2010	ASME B16.5-2013
驅動裝置連接設計標準	GB/T12223-2005	BS EN ISO 5211-2001
主體材料設計標準	GB/T12228-2006，NB/T47010-2010	ASTM A105/A105M-2014，ASTM A182/A182M-2015
檢驗與試驗標準	JB/T 9092-1999	API 598-2009

材料選型表

序號	名稱	材質
1	閥體	A105、WCB、SS304、SS316、CF8、CF8M、CF3、CF3M
2	閥芯	氧化鋯（3Y-ZrO2）、氧化鋁（AI2O3）
3	閥桿/軸套/填料壓套	17-4PH、316L、合金材料
4	密封部件	VMQ、FKM、PTFE
5	填料	PTFE、RPTFE、石墨
6	壓板/支架	CF8、WCB
7	螺栓/墊圈	A193-B7/A194-2H/SS304

主要材質表

1	閥體	SS304
2	支架	CF8
3	填料壓套	CF8
4	球體	陶瓷
5	閥座	陶瓷
6	中體	陶瓷
7	接管	陶瓷
8	閥桿	17-4PH
9	密封填料	PTFE
10	O型圈	硅膠

外形結構圖

外形連接尺寸GB/T9113.1-2000 PN1.6MPA RF

DN	H	L	ØD	ØK	ØG	T	F	Z
15	85	108	95	65	45	14	2	4-M12
20	94	117	105	75	55	16	2	4-M12
25	98	127	115	85	65	16	2	4-M12
32	112	140	140	100	76	18	2	4-M16
40	124	165	150	110	84	18	2	4-M16
50	135	178	165	125	99	20	2	4-M16
65	156	190	185	145	118	20	2	4-M16
80	177	203	200	160	132	20	2	8-M16
100	207	229	220	180	156	22	2	8-M16
125	240	356	250	210	184	22	2	8-M16
150	240	394	285	240	211	24	2	8-M16
200	280	457	340	295	266	24	2	12-M20
250	-	533	405	355	319	30	2	12-M24
300	-	610	460	410	370	30	2	12-M24

應用領域

煤化工

纖維化工

石油化工

鹵水化工

氟化工
除灰

脫硫脫硝

燃油運輸

排渣
