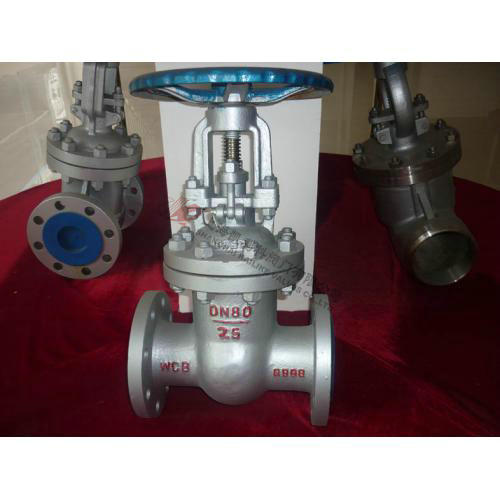

產品名稱：	明桿楔式閘閥	產品型號：	Z41H
公稱通徑：	DN15～DN1000	結構形式：	閘板式
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC～425ºC～550ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

Z41H明桿楔式閘閥廣泛適用于石油、化工、水力、火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。適用于公稱壓力PN1.6～16.0MPa，工作溫度≤-29℃～550℃的管路系統上，作為切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

產品特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

執行標準

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB12234	GB12221	GB9113 JB79	GB9131	GB/T13927 HB/T9092

壓力試驗

公稱壓力	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗	1.8	2.8	4.4	7.0	11.0	18.0
上密封試驗	1.8	2.8	4.4	7.04	11.0	18.0
氣密封試驗	0.4-0.7

主要零件材料及性能

體蓋板	閥桿	密封面	墊片	填料	工作溫度℃	適用介質
WCB	2Cr13	13Cr STL	增強柔性石墨  1Cr13/柔性石墨  OS軟鋼  0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T）  PTFE	柔性石墨  增強柔性石墨  SFB/260 SFP/260 PTFE	≤425	水、蒸汽、油品
WC1	38GrMoA1 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	-
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200

外形結構圖

規格主要尺寸1.6MPa

1.6MPa	DN	L	d	D1	D2	b	n-Φd	H	D0
凸面法法  RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 16C  16P 16R 16I	15	130	95	65	45	14	4-Φ14	170	120
	20	150	105	75	55	14	4-Φ14	190	140
	25	160	115	85	65	14	4-Φ14	205	160
	32	180	135	100	78	16	4-Φ18	270	180
	40	200	145	110	85	16	4-Φ18	310	200
	50	250	160	125	100	16	4-Φ18	358	240
	65	265	180	145	120	18	4-Φ18	373	240
	80	280	195	160	135	20	8-Φ18	435	280
	100	300	25	180	155	20	8-Φ18	500	300
	125	325	245	210	185	22	8-Φ18	614	320
	150	350	280	240	210	24	8-Φ23	674	320
	200	400	335	295	265	26	12-Φ23	818	400
	250	450	405	355	320	30	12-Φ25	969	450
	300	500	460	410	375	30	12-Φ25	1145	500
	350	550	520	470	435	34	16-Φ25	1280	500
	400	600	580	525	485	36	16-Φ30	14852	560
	450	650	640	585	545	40	20-Φ30	1541	600
	500	700	705	650	608	44	20-Φ34	1676	640
	600	800	840	770	718	48	20-Φ41	1874	720
	700	900	910	840	788	50	24-Φ41	2083	800
	800	1000	1020	950	898	52	24-Φ41	2400	950
	900	1100	1120	1050	998	64	28-Φ41	2950	1000
	1000	1200	1255	1170	1110	56	28-Φ48	3245	1000

規格主要尺寸2.5MPa

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	DO
凸面法法  RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 25C  25P 25R 25I	15	130	95	65	45	16	4-Φ14	172	120
	20	150	105	75	55	16	4-Φ14	191	140
	25	160	115	85	65	16	4-Φ14	205	160
	32	180	135	100	78	18	4-Φ18	270	180
	40	200	145	110	85	18	4-Φ18	300	200
	50	250	160	125	100	20	4-Φ18	357	240
	65	265	180	145	120	22	8-Φ18	376	240
	80	280	195	160	135	22	8-Φ18	434	280
	100	300	230	190	160	24	8-Φ23	502	300
	125	325	270	220	188	28	8-Φ205	613	320
	150	350	300	250	218	30	8-Φ25	675	320
	200	400	360	310	278	34	12-Φ25	819	400
	250	450	425	370	332	36	12-Φ30	968	450
	300	500	485	430	390	40	16-Φ30	1144	500
	350	550	550	490	448	44	16-Φ34	1280	500
	400	600	610	550	505	48	16-Φ34	1451	560
	450	650	660	600	555	50	20-Φ34	1542	600
	500	700	730	660	510	52	20-Φ41	1678	640
	600	800	840	770	718	56	20-Φ41	1875	720
	700	900	955	875	815	60	24-Φ28	2082	800
	800	1000	1070	990	930	64	24-Φ28	2403	950
	900	1100	1180	1090	1025	66	28-Φ54	2952	1000
	1000	1200	1305	1210	1140	68	28-Φ58	3244	1000

規格主要尺寸4.0MPa

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹面法法  MFM Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 40 40P 40R 40I	15	130	95	65	45	40	16	4-Φ14	134	120
	20	150	105	75	55	51	16	4-Φ14	188	140
	25	160	115	85	64	58	16	4-Φ14	206	140
	32	180	135	100	78	66	18	4-Φ18	272	180
	40	200	145	110	85	76	18	4-Φ18	322	180
	50	250	160	125	100	88	20	4-Φ18	370	240
	65	280	180	145	120	110	22	8-Φ18	394	280
	80	310	195	160	135	121	22	8-Φ18	455	300
	100	350	230	190	160	150	24	8-Φ23	550	320
	125	400	270	220	188	176	28	8-Φ25	636	35
	150	450	300	250	218	204	30	8-Φ30	706	400
	200	550	375	320	282	260	38	12-Φ34	859	450
	250	650	445	385	345	313	42	12-Φ34	1016	560
	300	750	510	450	408	364	46	16-Φ34	1200	640
	350	850	570	510	465	422	52	16-Φ41	1340	640
	400	950	655	585	535	474	58	16-Φ41	1495	720
	450	1050	680	610	560	524	60	20-Φ48	1581	800
	500	1150	755	670	612	576	62	20-Φ54	1790	950
	600	1350	890	695	730	678	62	20-Φ14	2035	950

規格主要尺寸6.4MPa

6.4MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹面法法  MFM Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 64 64P 64R 64I	15	1700	105	75	55	40	18	4-Φ18	1425	160
	20	190	125	90	68	51	20	4-Φ18	142	160
	25	210	135	100	78	58	22	4-Φ23	214	200
	32	230	150	110	82	66	24	4-Φ23	269	200
	40	240	165	125	95	76	24	4-Φ23	343	240
	50	250	175	135	105	88	26	4-Φ23	370	240
	65	280	200	160	130	110	28	8-Φ23	396	280
	80	310	210	170	140	121	30	8-Φ23	458	300
	100	350	250	200	168	150	32	8-Φ25	553	300
	125	400	295	240	202	176	36	8-Φ30	638	350
	150	450	340	280	240	204	38	8-Φ34	718	400
	200	550	405	345	300	260	44	12-Φ34	873	450
	250	650	470	400	352	313	48	12-Φ41	1050	560
	300	750	530	460	412	364	54	16-Φ41	1203	640
	350	850	595	525	475	422	60	16-Φ41	1394	720
	400	950	670	585	525	474	66	16-Φ48	1645	800
	500	1150	800	705	640	576	70	20-Φ54	2285	950
	600	1350	930	820	750	678	70	20-Φ58	2610	950



聲明：【Z41H明桿楔式閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z41H明桿楔式閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
