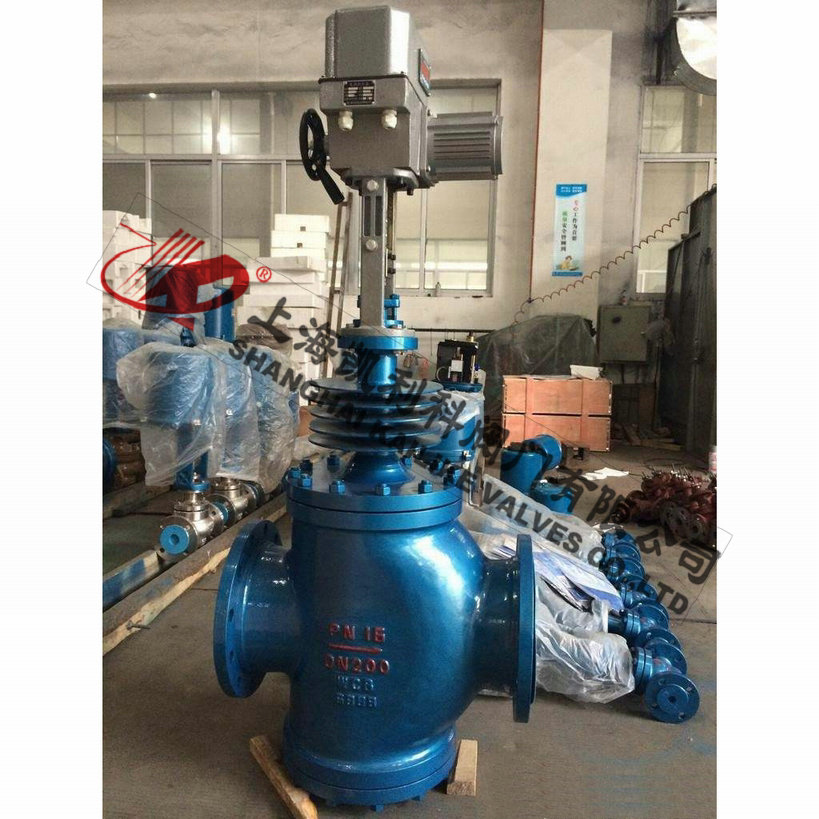

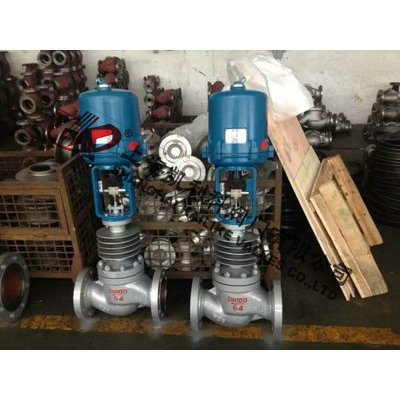

產品名稱：	蒸汽流量調節閥	產品型號：	ZDLM
公稱通徑：	DN15～DN200	結構形式：	單座
公稱壓力：	1.6MPa～6.4MPa	連接方式：	法蘭、螺紋、焊接
適用溫度：	-29ºC～+550ºC	驅動方式：	電動
閥體材質：	灰鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、油品、液體、氣體	生產廠家：	上海凱利科閥門有限公司

產品說明

ZDLM蒸汽流量調節閥由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示?？芍苯咏邮芄I(yè)控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。

工作原理

1、ZDLM蒸汽流量調節閥與被調介質直接接觸，由于閥芯運動，改變了閥芯與閥座間的流通面積，即改變了閥的阻力系數，從而改變了流經調節機構介質的流量，達到了對工藝參數的調節。
2、ZDLM蒸汽流量調節閥是由PSL系列和3810L系列智能型電子式電動執行器通過支架與單座、套筒調節閥連接在一起所 組成。當輸入端無信號時，執行器穩定在預選的零位，調節閥處于全開或全閉的位置，執行器的輸出軸通過開合螺 母與調節閥的閥桿相連。當輸入端有信號時輸出軸即通過輸入信號按一定比例處在一定的位置，調節閥即處于所需開度，從而達到了調節和控制的目的。蒸汽流量調節閥分為電開式和電閉式兩種。通過選擇電子式電動執行器的正、反 作用開關來實現電開式和電閉式調節。

閥體

形 式	直通單座鑄造球型閥
公稱通徑	25、32、40、50、65、80、100、1 25、150、200mm
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、79.2-94等
材 料	鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上 閥 蓋	標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填 料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件

閥芯型式	單座柱塞型閥芯
流量特性	等百分比特性和線性特性
材 料	不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

執行機構

型 式	381 LSA-08	381 LSA-20	381 LSB-30	381 LSB-50	381 LSC-65	381 LSC-99	381 LSC-160
活塞直徑	381 LXA-08	381 LXA-20	381 LXB-30	381 LXB-50	381 LXC-65	381 LXC-99	381 LXC一160
輸出力推(N)	800	2000	3000	5000	6500	10000	16000
最大行程L(mm)	30		60		100
工作速度( mm/s)	4.2	2.1	3.5	1.7	2.8	2.0	1.0
主要技術參數	電源電壓：220W50Hz輸入信號：4-20mA或1-5V．DC輸出信號：4-20mA．DC
	防護等級：相當IP55 隔爆標志：Exd|| BT4 手操功能：手柄
	環境溫度：-25 +70℃ 環境濕度：≤95%

性能

流量特性		直線、等百分比、快開
可調范圍		50:1 (CV<6.3 30:1)
額定CV值		等百分比CV1.6~630 ，直線CV1.8~690
允許泄漏量		硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級） 泄漏量標準:GB/T 4213
性能指標		氣動	電動
	基本誤差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死區%	≤0.6	≤1.0
	始終點偏差%	±2.5	±2.5
	額定行程偏差%	≤2.5	≤2.5

額定流量系數Kv、額定行程、允許壓差

閥座直徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數Cv	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
公稱通徑	行程	可選流量系數Cv（★標準型 ●推薦 ○定制）
DN20	16mm	●	●	●	★
DN25		●	●	●	●	★
DN32	25 mm	○	○	○	○	○	★
DN40			○	○	○	○	●	★
DN50				○	○	○	●	●	★
DN65	40mm						○	○	○	★
DN80							○	○	○	●	★
DN100							○	○	○	●	●	★
DN125	60mm									○	○	○	★
DN150											○	○	●	★
DN200											○	○	●	●	★
電動執行機構		金屬密封最大允許壓差（MPa）
型號	推力（N）
3810L-08	800	6.4	5.5	3.5	2.38
3810L-20	2000	6.4	6.4	6.4	4.77	3.05	1.86	1.19	0.76
3810L-30	3000						2.79	1.79	1.14
3810L-50	5000						4.66	2.98	1.91	1.13	0.6	0.47
3810L-65	6500									1.35	0.8	0.57	0.39	0.26	0.16
3810L-99	10000												0.61	0.42	0.20
3810L-160	16000												0.97	0.67	0.35

外形結構圖



外形尺寸及重量 單位：mm

公稱通徑（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
結構長度  （L）	PN16/25	185	200	205	222	250	276	298	350	410	451	600	670	735
	PN40	190	205	210	230	255	285	310	355	425	460	615	685	750
	PN64、100	200	210	220	251	286	311	337	394	440	475	630	700	765
常溫型  （H）	PN16/25	699	711	728	728	731	827	839	857	895	1140	1160	1305	1512
	PN40	679	721	738	738	741	837	849	867	905	1150	1180	1335	1565
	PN64/100	682	733	750	750	753	849	861	879	917	1180	1240	1385	1605
高溫型  （H）	PN16/25	849	861	893	893	901	975	1024	1067	1250	1400	1420	1513	1670
	PN40	859	871	903	903	911	985	1034	1077	1260	1415	1440	1545	1690
	PN64/100	875	885	915	915	923	997	1055	1095	1280	1450	1465	1575	1720
H1	PN16/25	53	58	68	73	80	90	98	108	123	140	168	203	230
	PN40	53	58	68	73	80	90	98	115	135	150	188	223	255
	PN64/100	63	68	75	83	88	100	105	125	148	170	203	235	265

執行機構結構圖


本執行器主要由以下幾部分組成；
1、控制器：接受來自調節器的 DC4 ~ 20mA 或  DC1 ~ 5V 信號，控制執行器按預定模式工作。
2、傳動機構：把電機的旋轉運動變成動力輸出軸的直線往復運動，實現調節閥的開關和調節功能。
3 、開度檢測機構：將輸出軸的直線運動位移（閥芯的開度）經齒條、齒輪反饋給電位器，由電位器轉換成電信號再反饋給控制器，當來自調節器的輸入信號和閥芯的開度信號之差為零時，電機將停止工作。
4 、聯結機構：通過支架將執行器和被控閥門聯結，并由開合螺母將執行器輸出軸和閥桿連接，開合螺母上帶有指針，支架上有標尺，可指示輸出軸（或閥桿）的位移
5 、手動機構：本執行器還設計有手動機構，在斷電情況下，根據需要可由手動操作來完成調節閥的開、關和調節功能。

接線圖





主要特點

3810L系列直行程電子式電動執行器是以220V交流單相電源做為驅動電源，接受來自調節器控制信號（DC4  ~  20mA  或 DC1  ~  5V），實現預定直線往復運動的新型執行器。本系列執行器被用作調節閥的執行機構時，幾乎具備了調節閥本身所要求的各種動作變換功能以及閥開度信號功能和手動功能。因此被廣泛應于發電、冶金、石化、輕工及環保等工業部門。

主要特點

1.1 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4  ~  20mA
（或DC1  ~5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單
方便。
1.2  執行器的關鍵部件  —  控制器，采用最先進的混合集成電路，用樹脂密
封澆鑄，外形為匣狀，體積小，可靠性高。
1.3  驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜ 0.4%。
1.4  具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。
1.5  用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）
1.6  用狀態選擇開關可以設定（正、反動作。）
1.7  用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
1.8  調整工作零點（始點）和行程（終點）簡單易行。
1.9  當突然斷電時，能確保閥芯自鎖。
1.10  采用同步皮帶轉動，有效降低了噪音。
1.11  延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起
動保護，并可反向運行取消延時保護。
2         主要技術參數
2.1  電源：AC220V±10%，50HZ
2.2 耗電功率（額定負載時）
規格 A 型執行器  50VA；
規格 B 型執行器  150VA；
規格 C 型執行器  220VA。
2.3 輸入信號：DC4 ~ 20mA 或 DC1 ~ 5V。
2.4  輸出信號：DC4 ~ 20mA（負載電阻礙500Ω以下）。
2.5  控制精度：基本誤差：±1%；回差≤1%；死區≤1%。
2.6  工作行程調整范圍：“零點”：±25%；“行程”20% ~ 100%。
2.7  外部配線：輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。

直行程3810L、3410L系列

類別	3810L系列	3410L系列	額定輸出力N	速度mm/s	最大行程mm
普通型	381LS A-08	341LS A-08	800	4.2	30
	381LSA-20	341LSA-20	2000	2.1
	381LSB-30	341LSB-30	3000	3.5	60
	381LS B-50	341LS B-50	5000	1.7
	381LSC-65	341LSC-65	6500	3.4	100
	381LSC-99	341LSC-99	10000	2.0
	381LSC-160	341LSC-160	16000	1.0
隔爆型	381LX A-08	341LX A-08	800	4.2	30
	381LXA-20	341LXA-20	2000	2.1
	381LXA-30	341LXA-30	3000	3.5	60
	381LXA-50	341LXA-50	5000	1.7

角行程3810R、3410R系列

類別	3810R系列	3410R系列	額定輸出力矩N.m	動作時間90o/S	最大轉角
普通型	381RSA-02	341RSA-02	20	8.5	90º
	381RSA-05	341RSA-05	50	17
	381RSB-10	341RSB-10	100	18
	381RSB-20	341RSB-20	200	36
	381RSC-30	341RSC-30	300	24
	381RSC-50	341RSC-50	500	42
	381RSC-60	341RSC-60	600	48
	381RSD-100	341RSD-100	1000	30
	381RSD-150	341RSD-150	1500	42
隔爆型	381RXB-10	341RXB-10	100	18
	381RXB-20	341RXB-20	200	36



聲明：【ZDLM蒸汽流量調節閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZDLM蒸汽流量調節閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
