產品名稱：	中央空調電動閥	產品型號：	VA7010
公稱通徑：	DN15～DN25	結構形式：	二通、三通
公稱壓力：	1.6MPa	連接方式：	內螺紋
適用溫度：	-0ºC～+90ºC	驅動方式：	電動
閥體材質：	黃銅	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	冷水、熱水、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

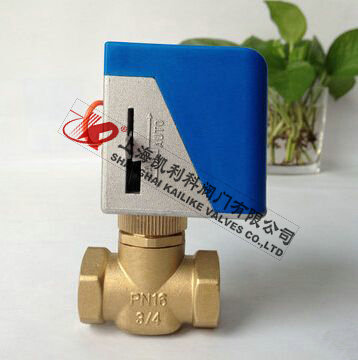

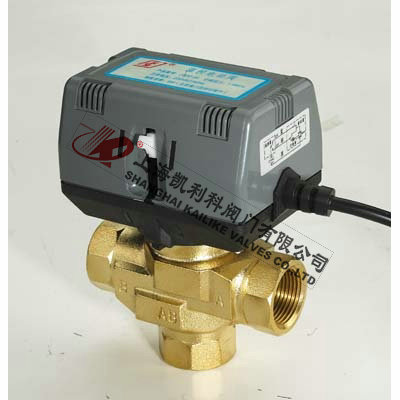

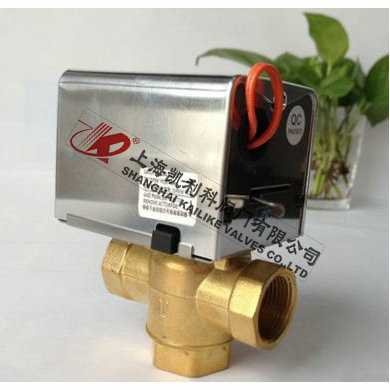

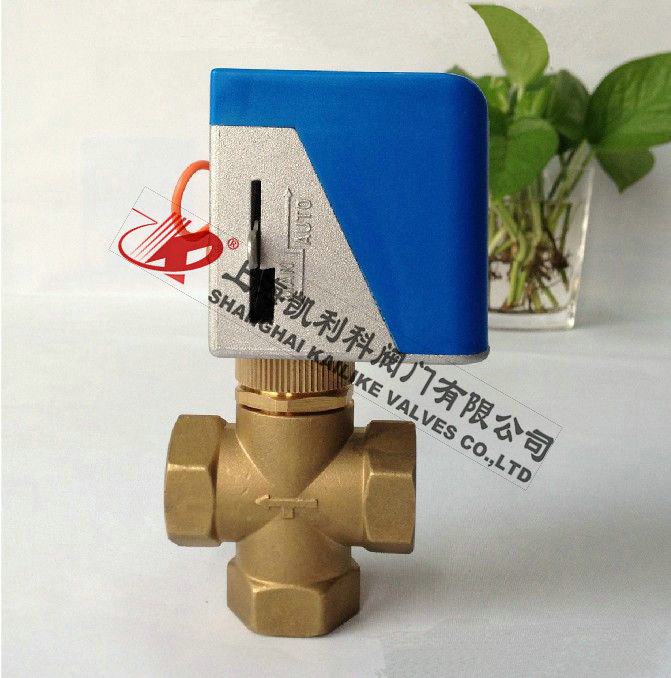

VA7010中央空調電動閥用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。廣泛用于中央空調、采暖、水處理、工業加工行業等系統的流體控制。

結構特點

1、閥體黃銅鍛造，不銹鋼桿及彈簧，體積小，耐腐蝕。
2、閥芯結構優化，在不減少Kv值的情況下，允許壓差大。
3、驅動器與閥體分離，可快速拆裝。
4、驅動器有可供系統調試和維修使作用的手動操作桿。

技術參數

型號	額定電壓	功率	驅動方式	與SRV2000閥配合動作時間	凈重
VA7010-220 VA7010-110	AC220V±10%	7W	單向電機驅動 閥門彈簧復位	全開時間：通電后約10秒 關閉時間：斷電后約5秒	0.3
	AC110V±10%
VA7010-24	AC24V±10%

性能參數

產品型號	閥門形式	螺紋連接	流量系數 Kv	關閉壓差 (MPa)	工作 介質	流體 溫度	環境 溫度	儲存 溫度	承壓 (MPa)
VA7010-15	常閉二通閥	G1/2	1.5	0.25	冷凍/ 熱水	2-94℃	0-60℃ 最大相對 濕度為不 凝露	-20-65℃ 最大相對 濕度為不 凝露	1.6
VA7010-15	混合三通閥	G1/2	1.5	0.25
VA7010-20	常閉二通閥	G3/4	2.5	0.1
VA7010-20	混合三通閥	G3/4	2.5	0.1
VA7010-25	常閉二通閥	G1	4.8	0.06
VA7010-25	混合三通閥	G1	4.8	0.06

零部件材料

閥體材料：	黃銅鍛造
閥桿材料：	不銹鋼  (A1S1302)
密封材料：	丁腈橡膠 (NBR)
驅動器：	蓋阻燃ABS工程塑料

外形結構圖



主要外形尺寸

型號	尺 寸		凈 重 (kg)
	A	B
VA7010-15	55	113	0.60
VA7010-15	55	128	0.60
VA7010-20	66	124	0.65
VA7010-20	66	137	0.65
VA7010-25	90	129	0.70
VA7010-25	90	145	0.70

安裝示意圖

安裝調試

1、安裝前必須仔細閱讀本說明書，切斷有關電源并必須由專業技術人員進行安裝。
2、水流方向必須同閥體上的箭頭方向相同。
3、閥體須位于盤管接水盤上方，以保證出現滴水時落入接水盤中。
4、閥體及驅動器必須安裝于垂直方向±60℃范圍內，其上方應至少有30mm空間用于拆裝。 與周圍管道、設備 、建筑物必須保持足夠的維修操作空間，同時必須安裝在維修人員通過檢修孔能觸及到的地方。
5、兩只及其兩只以上的電動閥不能并聯，如果確需并聯要用繼電器進行隔離
6、閥體安裝完畢并與管路通過試壓后才安裝驅動器。
7、若驅動器已經裝到閥體上，那么在安裝調試過程中絕對不能對驅動器施力，否則會損壞驅動器。
8、驅動器不能用保溫材料包裹，否則影響其散熱。
9、驅動器必須通過不小于1.5mm2的導線進行可靠接地，其它線路應符合電工有關標準。
10、安裝完畢并檢查正確無誤后，通電調試，至少應觀察驅動動器的三個完整運行周期，確定所有部件正確為止。
11、經過無水調試合格后，再進行通水測試。系統上下水的壓差必須嚴格控制在0.15MPa以內，以保證電動閥對水流開關的有效性。

維修和保養

1、重要警告：安裝、維修和保養之前必須先將電源切斷，以避免造成設備、人身傷害。
2、若閥門在泄漏應立即將其從系統中離，并更換整個閥體總成。
3、若驅動器不工作，應更換驅動器總成，若驅動器在工作但走不到位，應清潔驅動器內扇型齒輪齒面，然后上潤滑油。
4、驅動器內減速機為大速比精密小模數齒輪結構，用手動操作桿打開閥門時，用力要輕柔，讓閥桿慢慢下去，用力過猛會損壞減速機。

注意事項

馬達罩殼防止滴水滲入。當閥裝于水平管道時，安裝位置與垂直平面夾角不超過85°，如圖2所示。當閥門裝在垂直管道上時，馬達罩殼必須防止滴水滲入。
撥動手動操作桿時應緩慢移動，當手動桿沿箭頭指向慢慢移動并按進缺口內卡住，閥門處于常開關態，每當電流首次通過電動閥時，手動桿會再設定至自動位置。常閉二通閥和混合三通閥的安裝如圖形3、4所示。對于高層建筑物，應在底層支管上采用減壓閥。安裝閥體時，應注意閥體的箭頭指向，若帶有輔助開關，其接線如圖6所示。
