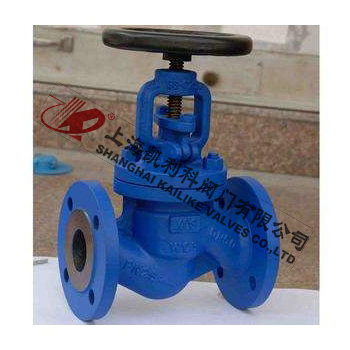

產品名稱：	國標波紋管截止閥	產品型號：	WJ41H
公稱通徑：	DN15～DN300	結構形式：	截止式
公稱壓力：	1.6MPa～4.0MPa	連接方式：	法蘭、焊接、內螺紋
適用溫度：	-40ºC～+425ºC	驅動方式：	手動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氨氣、氯氣、氣體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

WJ41H國標波紋管截止閥是引進國外先進技術 、采用國外金屬波紋管密封技術制造、高性能的彈性金屬波紋管、伸縮疲勞壽命特別長；完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，國標波紋管截止閥不但提高了使用能源效率、增加生產設備安全性、減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。國標波紋管截止閥適用于石油、化工、制藥、化肥、電力等行業的各種工況管路上，用于切斷或接通管路介質。

結構特點

1.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免。
2.結構合理、密封可靠、性能優良、造型美觀。
3.沒有流體損失，降低能源損失，提高工廠設備安全。
4.密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長，減少維修次數，降低經營成本。
5.堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。
6.截止閥閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
7.閥桿升降位置指示更直觀。

制造標準

設計標準	GB12235
結構長度	GB12221
連接法蘭	GB9113、JB/T79、HG20596
試驗和檢驗	JB/T9092、GB/T13927

壓力試驗

壓力檢驗（表）
公稱壓力	1.6Mpa	2.5Mpa	4.0Mpa
密封試驗	1.8MPa	2.8MPa	4.4MPa
殼體強度	2.4MPa	3.6MPa	6.0MPa
適用溫度	425℃

產品特點

雙層波紋管	維修方便
波紋管密封閥桿	雙重密封
位置指示	無升降手輪

產品用途

工業	電站
廢氣凈化廠	天然氣
真空裝置	氨
熱水	冷凍系統
加熱設備	蒸汽系統

主要零部件材質

序號	名稱	材質
1	閥體	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
2	閥瓣	25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
3	軸銷	25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
4	閥桿	25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
5	波紋管組件	1Cr18Ni9Ti、304、316、304L、316L
6	墊片	柔性石墨+不銹鋼、PTFE
7	閥蓋	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
8	雙頭螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV
9	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料壓蓋	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	WCB、QT400-18

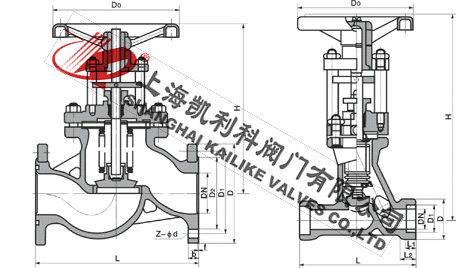

外形結構圖



主要外形尺寸1.6MPa

DN	L	D	D1	D2	b	f	Do	H	N-ΦZ
15	130	95	65	46	14	2	100	236	4-14
20	150	105	75	56	16	2	100	242	4-14
25	160	115	85	65	16	3	125	286	4-14
32	180	140	100	76	18	3	125	295	4-18
40	200	150	110	84	18	3	150	330	4-18
50	230	165	125	99	20	3	150	350	4-48
65	290	185	145	118	20	3	200	400	4-18
80	310	200	160	132	20	3	200	430	8-18
100	350	220	180	156	22	3	250	465	8-18
125	400	250	210	184	22	3	250	505	8-18
150	480	285	240	211	24	3	300	613	8-22
200	600	340	295	266	24	3	420	714	12-22
250	730	405	355	319	26	3	500	810	12-26
300	850	460	410	370	28	4	670	910	12-26

主要外形尺寸2.5MPa

DN	L	D	D1	D2	D3	b	f	F1	Do	H	N-ΦZ
15	130	95	65	46	/	14	2	/	100	236	4-14
20	150	105	75	56	/	16	2	/	100	242	4-14
25	160	115	85	65	/	16	3	/	125	286	4-14
32	180	140	100	76	/	18	3	/	125	295	4-18
40	200	150	110	84	/	18	3	/	150	330	4-18
50	230	165	125	99	/	210	3	/	150	350	4-18
65	290	185	145	118	/	22	3	/	200	400	8-18
80	310	200	160	132	/	24	3	/	200	430	8-18
100	350	235	190	156	/	24	3	/	250	465	8-22
125	400	270	200	184	/	26	3	/	250	505	8-26
150	480	300	250	211	/	28	3	/	300	613	8-26
200	600	360	310	274	/	30	3	/	420	714	12-26
250	730	425	370	330	/	32	3	/	500	810	12-30
300	850	485	430	389	/	34	4	/	670	910	12-30

主要外形尺寸4.0MPa

DN	L	D	D1	D2	D3	b	f	F1	Do	H	N-ΦZ
15	130	95	65	45	40	16	2	4	100	236	4-14
20	150	105	75	55	51	16	2	4	100	242	4-14
25	160	115	85	65	58	16	2	4	125	286	4-14
32	180	135	100	78	66	18	3	4	125	295	4-18
40	200	140	110	85	78	18	3	4	150	330	4-18
50	230	160	125	100	88	20	3	4	150	350	4-18
65	290	180	145	120	110	22	3	4	200	400	8-18
80	310	195	160	135	121	22	3	4	200	430	8-18
100	350	230	190	160	150	24	3	4.5	250	465	8-23
125	400	270	220	188	176	28	3	4.5	250	505	8-25
150	480	300	250	218	204	30	3	4.5	300	613	8-25
200	600	375	320	282	260	38	3	4.5	420	714	12-30
250	730	445	385	345	313	42	3	4.5	500	810	12-34
300	850	510	450	408	364	46	4	4.5	670	910	16-34



聲明：【W(wǎng)J41H國標波紋管截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的WJ41H國標波紋管截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
