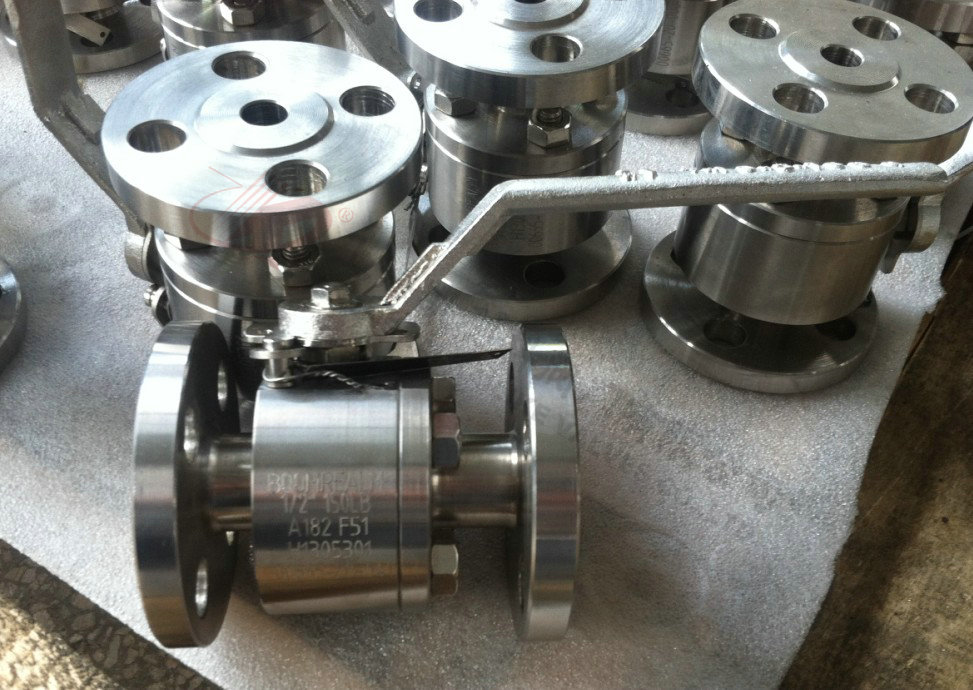

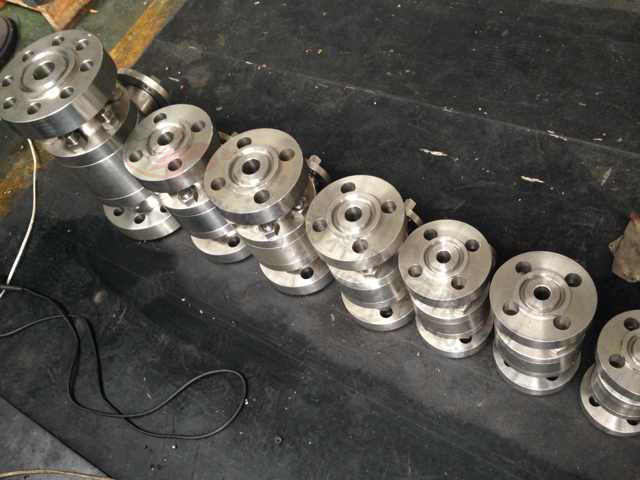

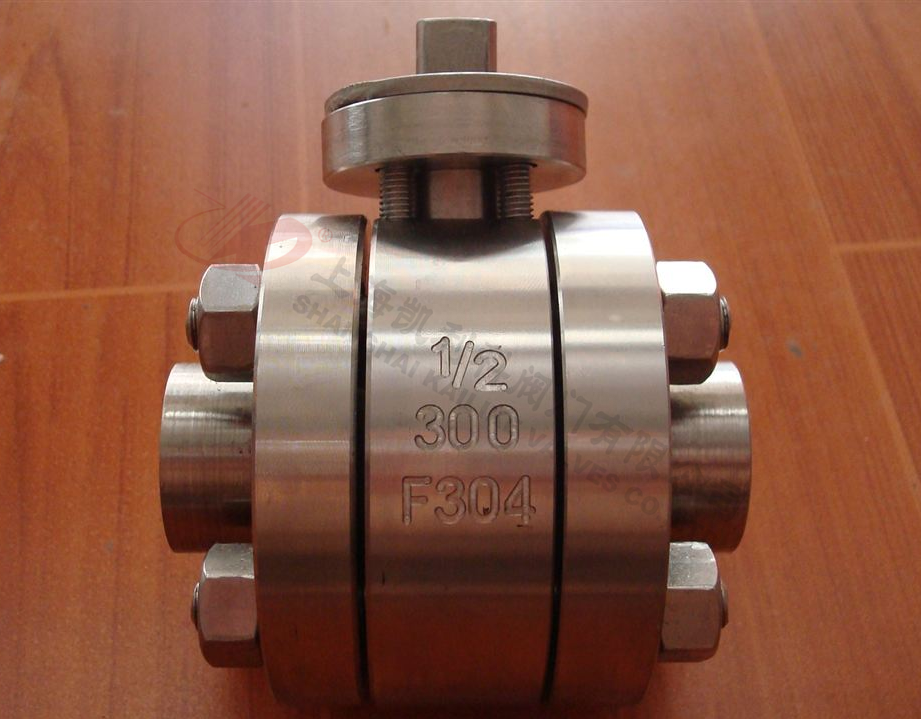

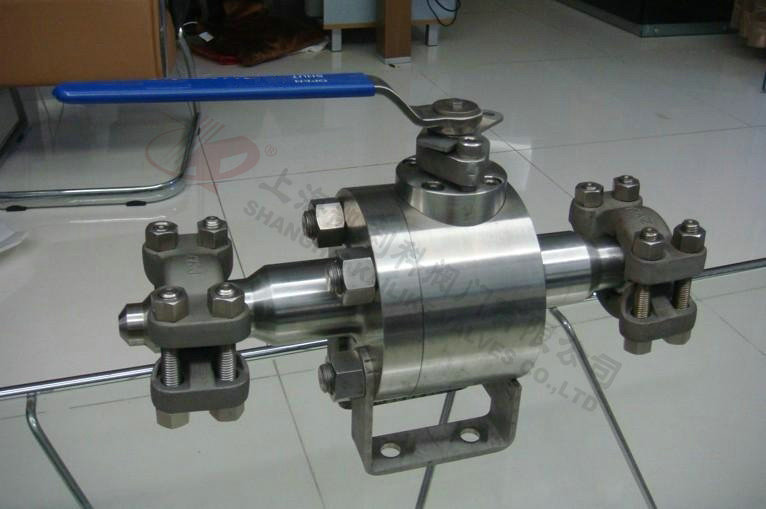

產品名稱：	不銹鋼高壓球閥	產品型號：	Q41N/Q61N/Q11N
公稱通徑：	DN15～DN300	結構形式：	球形
公稱壓力：	1.6Mpa～32.0Mpa、Class 150～2500Lb	連接方式：	法蘭、焊接、內螺紋、外螺紋
適用溫度：	≤550ºC	驅動方式：	電動、氣動
閥體材質：	鍛鋼、不銹鋼、304/316/316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、氣體、天然氣	生產廠家：	上海凱利科閥門有限公司

產品說明

不銹鋼高壓球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬凱利科公司獨有。適用于Class 150～2500Lb，工作溫度80～550℃的長輸管線和一般工業管線，其安全、耐惡劣環境性等的設計均已進行特殊考慮，適用于水、油品、蒸汽、氣體、天然氣等介質。

產品特點

1.本產品所有部件均為鍛件
2.采用下裝式閥桿,設備倒密封結構
3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏
4.密封面采用尼龍 1010，它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。
5.密封面采用STL合金，可耐磨耐高溫。
6防靜電、防火設計。

設計標準（美標）

設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；

計標標準（國標）

設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗


主要零件材料

零件名稱	材料
	GB	ASTM
彈簧	60SizMnl	AISI9260
閥座	25	A105
密封圈	PTFE	PTFE
O型圈	NBR	NBR
螺釘	35CrMo	A193-B7
墊片	PTFE柔性石墨
下閥桿	2Cr13	A276-410
墊片	PTFE柔性石墨
底蓋	25	A105
閥體、端	25	A105
墊片	PTFE柔性石墨
O型圈	NBR	NBR
球體	A105+HCr
滑動軸承		PTFE
閥桿	2Cr13	A276-410
注脂閥	組件
墊片	PTFE+不銹鋼	PTFE+304
填料箱	25	A105
壓蓋	25	A105
O型圈	NBR	NBR
支架	Q235A	碳鋼
鍵	45	AISI C 1045
連接套	45	AISI C 1045
驅動裝置	組件(電動或氣動裝置)

主要性能規范

型號		Q41N/Y-160	Q41N/Y-320	Q61N/Y-160	Q61N/Y-320
公稱壓力 PN（MPa）		16.0	32.0	16.0	32.0
試驗壓力 （Mpa）	殼體	24.0	48.0	24.0	48.0
	密封（液）	17.6	35.2	17.6	35.2
	密封（氣）	0.6
適用溫度		-40～80
適用介質		水、油品、氦、氫、氨等

（法蘭）結構尺寸圖



（法蘭）主要外形尺寸和重量

型號	公稱通徑 DN（mm）	L	L1	D	D1	M	D2	Z-φd	b	H	LO	重量 （kg）
Q41N-160 (尼龍) Q41Y-160 (司太立合金)		210	52	95	60	M24×2	18	3-18	20	77	220	5
	15	230	62	95	60	M24×2	20	3-18	20	85	220	6
	20	240	73	105	68	M33×2	28	3-18	20	94	250	8
	25	260	77	105	68	M33×2	28	3-18	22	100	250	10
	32	300	100	115	80	M42×2	38	4-18	24	120	300	19
	40	350	110	165	115	M52×2	48	6-26	30	150	400	26
	50	400	130	165	115	M64×3	58	6-26	32	165	400	39
	65	490	140	200	145	M80×3	74	6-29	40	180	500	53
	80	580	150	225	170	M100×3	94	6-33	50	200	600	76
	100	620	178	260	195	M125×4	115	6-36	60	245	800	130
Q41N-320 (尼龍) Q41Y-320 (司太立合金)	10	210	52	95	60	M24×2	18	3-18	20	77	220	5
	150	230	62	105	68	M33×2	28	3-18	20	85	220	6.5
	20	240	73	105	68	M33×2	28	3-18	20	94	250	8
	25	260	77	115	80	M42×2	35	4-18	25	100	250	11
	32	300	100	135	95	M48×2	41	4-22	30	120	300	21
	40	350	110	165	115	M64×2	47	6-26	35	150	400	28
	50	400	130	200	145	M80×3	70	6-29	40	165	450	41
	65	490	140	225	170	M100×3	90	6-33	50	180	500	56
	80	580	150	260	195	M125×4	112	6-36	55	200	600	79
	100	620	178	300	235	M155×4	135	8-36	65	245	800	134

（焊接）結構尺寸圖



（焊接）主要外形尺寸和重量

型號	公稱通徑DN（mm）	尺寸						重量 （kg）
		L	L1	D	D1	H	Lo	16.MPa	32.0MPa
Q61N-320 (尼龍) Q61Y-320 (司太立合金)	10	150	60	90	18	58	220	4	4.5
	15	170	70	100	23	62	220	4.5	5
	20	190	80	110	29	7S	250	6.5	7
	25	205	95	115	36	80	250	8	9
	32	230	110	150	43	96	300	16	18
	40	260	120	170	49	111	400	22.5	24
	50	330	140	200	61	128	400	35	38
	65	360	150	225	80	180	500	48	52
	80	380	160	270	105	200	600	67	72
	100	430	188	320	118	245	800	116	124

（內螺紋）結構尺寸圖



（NPT螺紋）主要外形尺寸

口徑	d	L	L1	H	W	D	L3
	流量	總長	中段瓣總長	中心高度	手柄長度	半插口	有效長度
NPT3/8″	10	100	60	62	150	17.80	10
NPT1/2″	14	100	60	65	150	21.85	10
NPT3/4″	19	140	80	74	180	27.30	13
NPT1″	24	140	80	80	180	34.05	13
NPT11/4″	31	160	9	95	255	42.80	13
NPT11/2″	39	180	100	98	255	48.80	13
NPT2″	48	200	110	108	255	61.35	16
NPT21/2″	63	-	-	-	-	74.20	16
NPT3″	78	-	-	-	-	90.15	16
NPT4″	98	-	-	-	-	115.80	19

采用：ASME、B16.11-1991標準。

（G螺紋）主要外形尺寸

公稱通徑DN（mm）	Q11N-100/160、Q11N-100/160P						Q11N-320、Q11N-320P
	管螺紋	尺寸					管螺紋	尺寸
		d	L	H	W	E		H	W	SW	L
5	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	11/4	25	120	64.5	146	60	11/4	115	300	70	120
40	11/2	32	130	76	254	65	11/2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	90	130



聲明：【不銹鋼高壓球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的不銹鋼高壓球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
