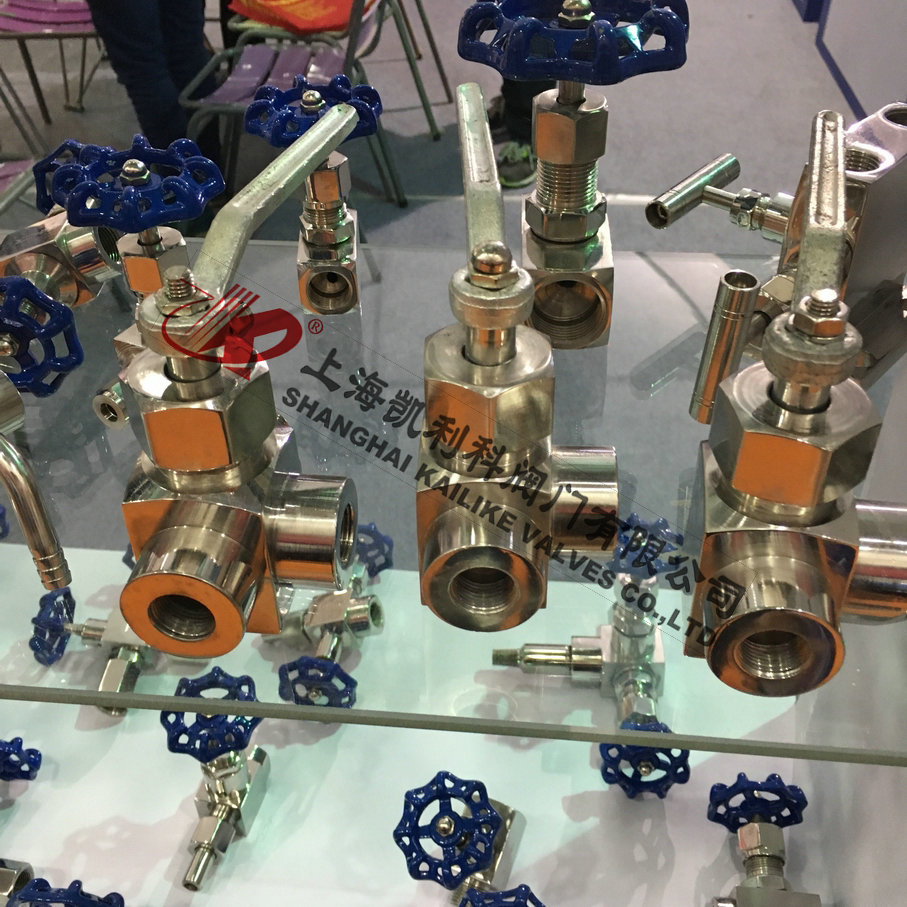

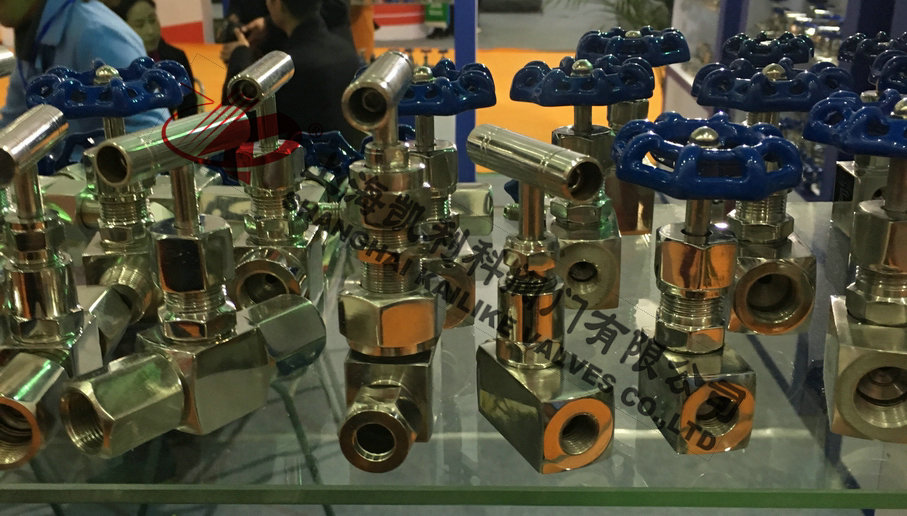

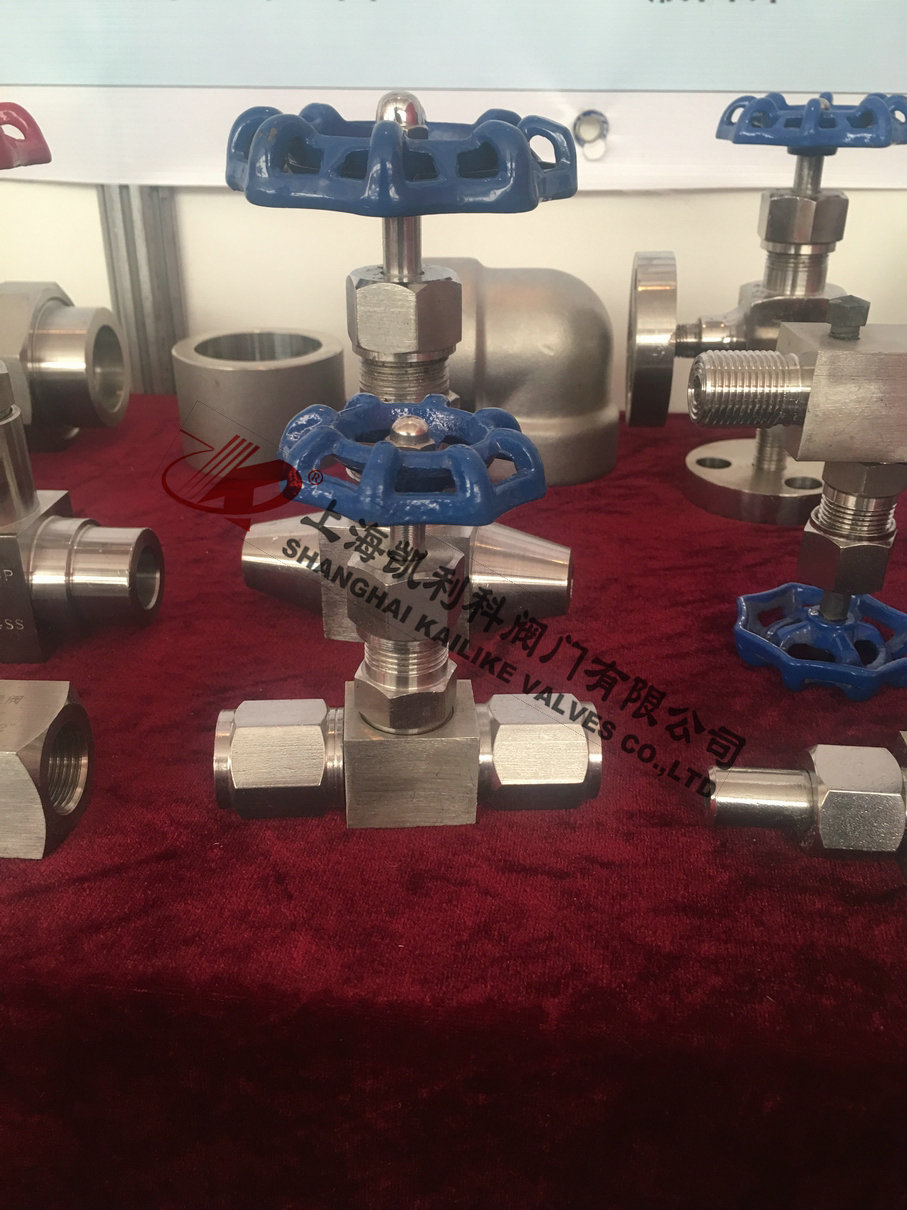

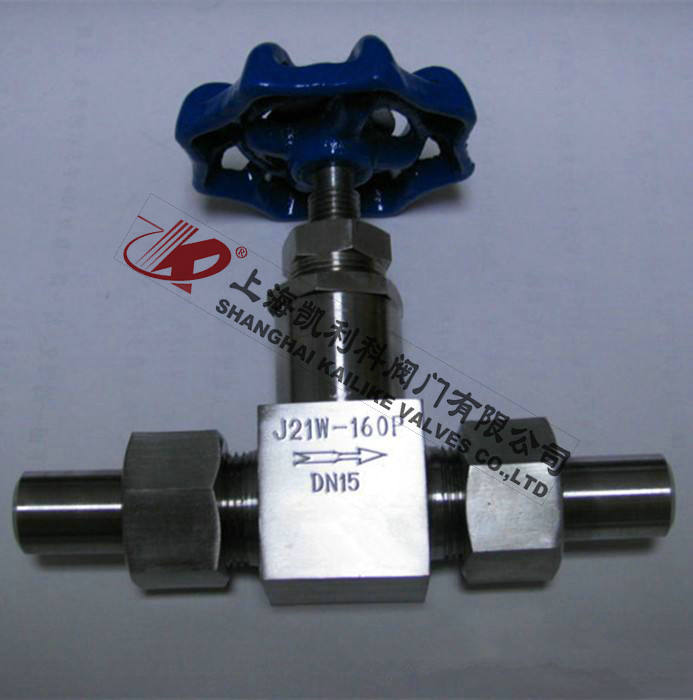

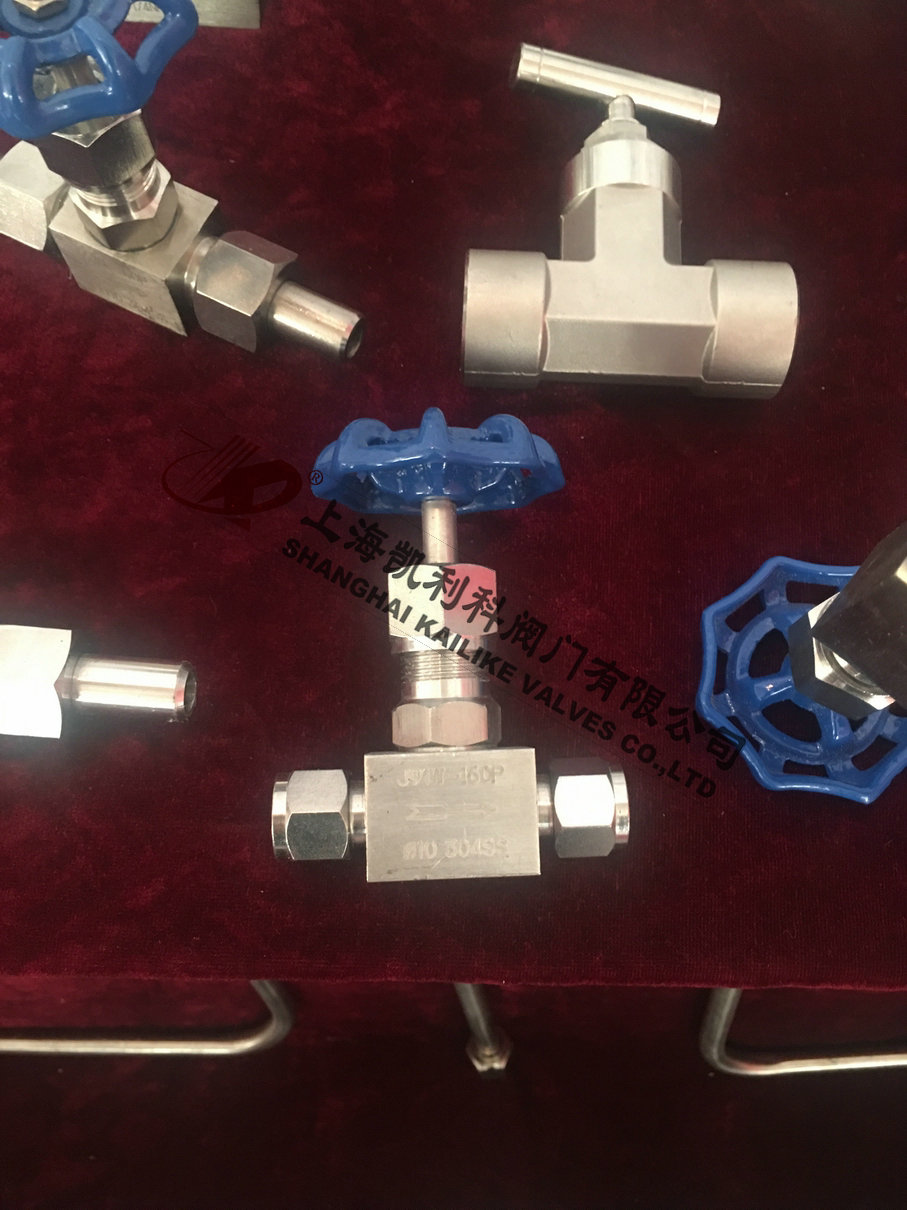

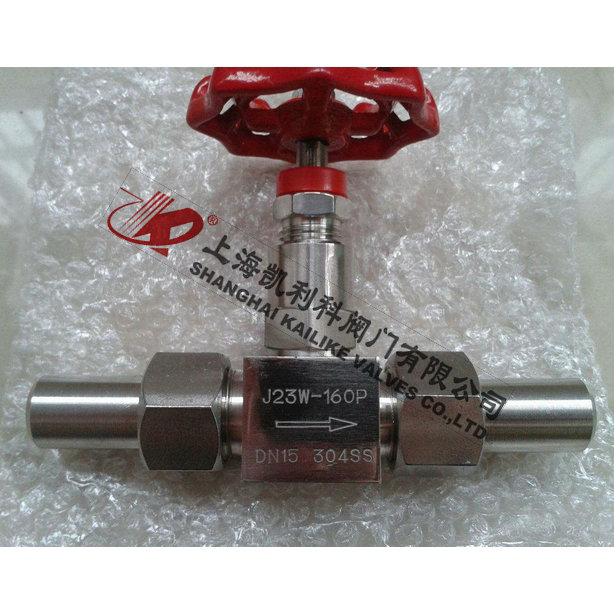

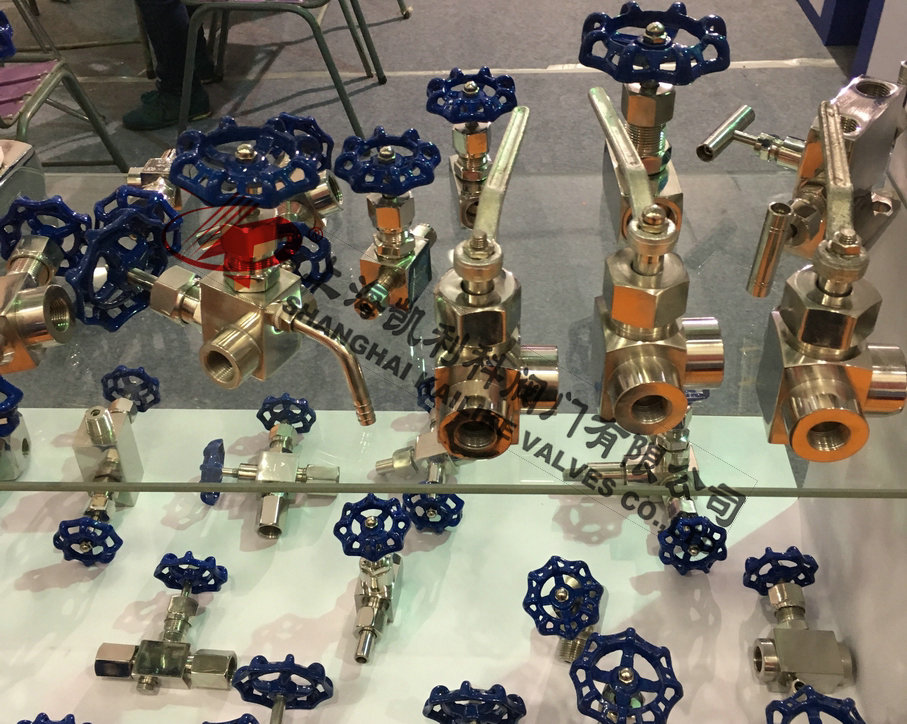

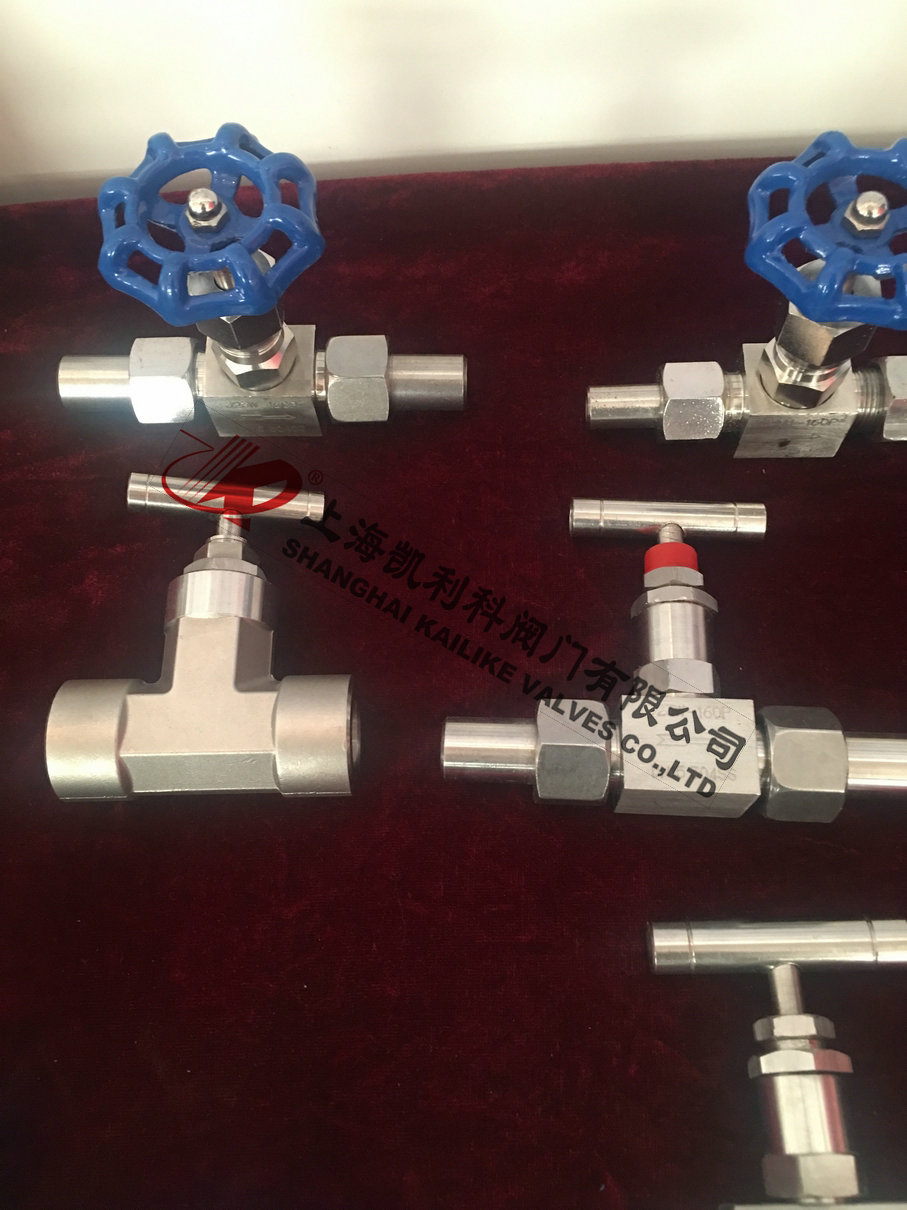

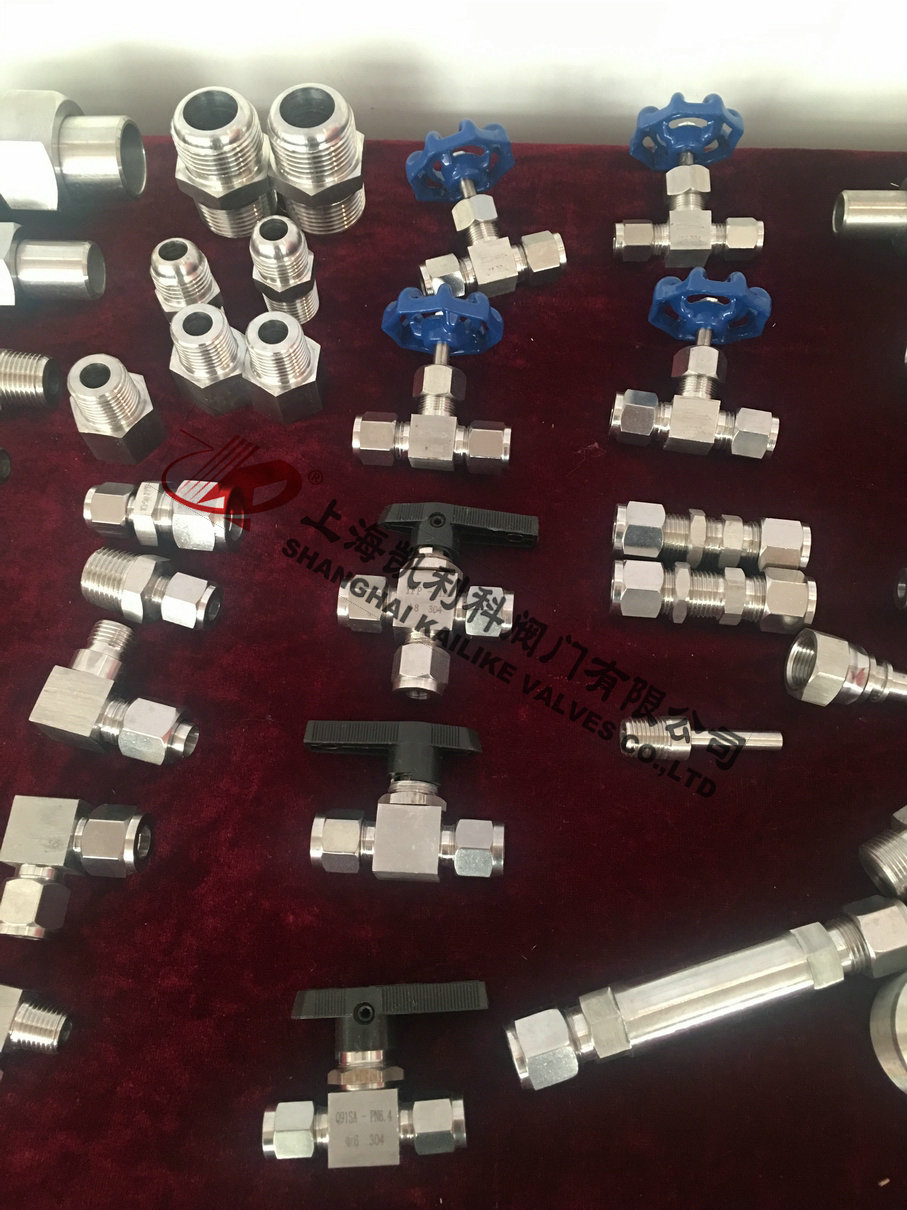

J21H-40C-64C-160C-320C高壓外螺紋針型閥是由外螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，高壓外螺紋針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。
| 產品名稱： | 高壓外螺紋針型閥 | 產品型號： | J21H-40C-64C-160C-320C |
| 公稱通徑： | DN20～DN400 | 結構形式： | 針型截止式 |
| 公稱壓力： | 1.6MPa～32.0MPa | 連接方式： | 外螺紋 |
| 適用溫度： | -40ºC～+570ºC | 驅動方式： | 手動（一字形手柄或菊花形手輪） |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、空氣等氣體 | 生產廠家： | 上海凱利科閥門有限公司 |
|
序號 NO. |
零件名稱 Part name |
材質 Material |
| 1 | 焊接接管 Weld tube | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 平墊圈Plain washer | PTFE RTFE |
| 3 | 連接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE |
| 6 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
| 8 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 9 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 鎖緊螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 11 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 手輪 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 13 | 帶帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
|
型號 Type |
公稱壓力（MPa）Nominal pressure | 試驗壓力（MPa）Test pressure | 工作壓力（MPa）Working pressure | 工作溫度（℃）Working temperature |
適用介質 Applicable mediun |
||
|
殼體 Shell |
密封（液） Seal |
密封（氣） Seal |
|||||
| J21H-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P＜540℃ | 液化石油氣水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc. |
| J21H-40C | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
| J21H-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C＜425℃ | |
| J21H-320C | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
| 型號 |
公稱通徑 DN Nominal bore |

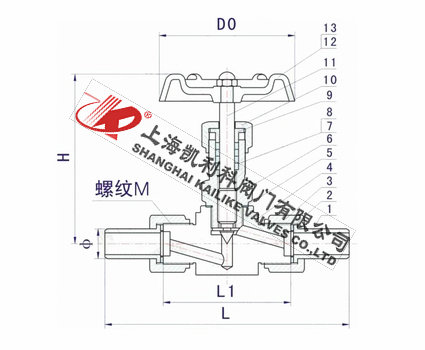

M | ø | L1 | L | H | D0 |
| J21H-40C-64C|160C|320C | DN6 | M20*1.5 | ø14 | 66 | 140 | 96 | 63 |
| J21H-40C-64C|160C|320C | DN10 | M24*1.5 | ø18 | 78 | 160 | 115 | 78 |
| J21H-40C-64C|160C|320C | DN15 | M30*2 | ø22 | 94 | 180 | 122 | 100 |
| J21H-40C-64C|160C|320C | DN20 | M36*2 | ø28 | 108 | 220 | 156 | 110 |
| J21H-40C-64C|160C|320C | DN25 | M39*2 | ø33 | 110 | 230 | 170 | 140 |
聲明：【J21H-40C-64C-160C-320C高壓外螺紋針型閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J21H-40C-64C-160C-320C高壓外螺紋針型閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
