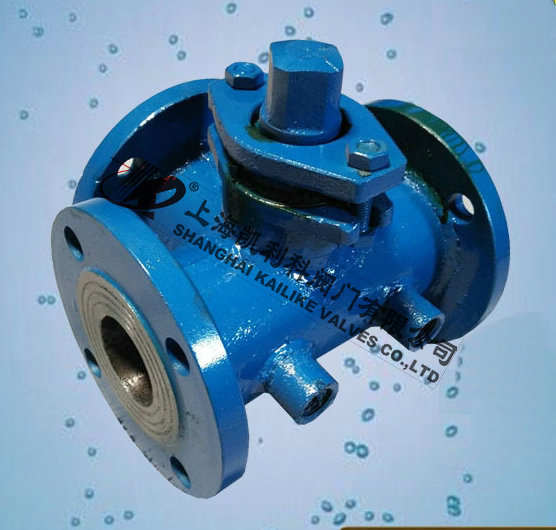

產品名稱：	三通保溫旋塞閥	產品型號：	BX44W
公稱通徑：	DN15～DN300	結構形式：	圓柱形或圓錐形
公稱壓力：	1.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+250ºC	驅動方式：	手動、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	濾清、易凝固、易結晶等介質	生產廠家：	上海凱利科閥門有限公司

產品說明

BX44W三通保溫旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

工作原理

它的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧。最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。

產品特點

1、旋塞閥用于經常操作，啟閉迅速、輕便。
2、旋塞閥流體阻力小。
3、旋塞閥結構簡單，相對體積小，重量輕，便于維修。
4、密封性能好。
5、不受安裝方向的限制，介質的流向可任意。
6、無振動，噪聲小。

性能規范

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		工作壓力 P（MPa）	適用介質	工作溫度 （℃）
		殼體	密封
BX44W-1.0P	1.0	1.5	1.1	1.0	硝酸類等	≤250
BX44W-1.0C	1.0	1.5	1.1	1.0	非腐蝕、弱腐蝕	≤250

主要材料

零件名稱	閥體、塞子	填料
BX44W-1.0P BX44W-1.0R	不銹鋼	石墨盤根+304
BX44W-1.0C	鑄鋼

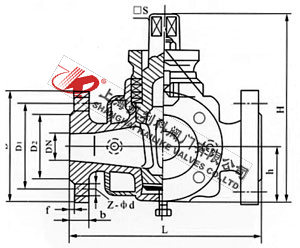

外形結構圖



主要外形尺寸

口徑（DN）	L		D	D1	D2	z-φd
20	145	150	105	75	55	4╳14
25	145	160	115	85	65	4╳14
32	165	190	135	100	78	4╳18
40	180	200	145	110	85	4╳18
50	200	220	160	125	100	4╳18
65	220	280	180	145	120	4╳18
80	250	300	195	160	135	4╳18
100	300	340	215	180	155	8╳18
125	350		245	210	185	8╳18
150	400		280	240	210	8╳23
200	450		335	295	265	8╳23
250	530		390	350	320	12╳23
300	580		440	400	368	12╳23



聲明：【BX44W三通保溫旋塞閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的BX44W三通保溫旋塞閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
