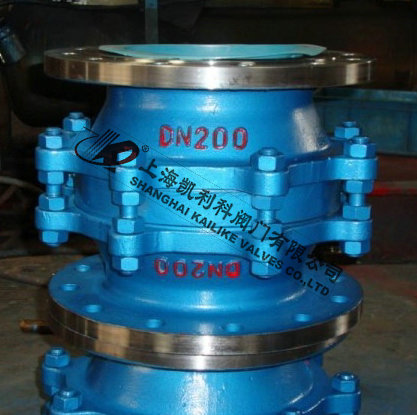

產品名稱：	波紋石油儲罐阻火器	產品型號：	ZGB-1
公稱通徑：	DN25～DN500	功能作用：	阻火
公稱壓力：	1.6MPa～5.0MPa	連接方式：	法蘭、內螺紋
適用溫度：	-80ºC～+480ºC	安裝位置：	管道
閥體材質：	碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	原油、汽油、煤油、芳烴、硫、氫氣、瓦斯等	生產廠家：	上海凱利科閥門有限公司

產品說明

ZGB-1波紋石油儲罐阻火器是用來阻止易燃?xì)怏w、液體的火焰蔓延和防止回火而引起爆炸，從而保證儲罐的安全。這類阻火器內的阻火層常用不銹鋼帶或銅鎳合金材料壓制而成的波紋狀，波紋的大小由氣體性質和阻止火焰速度決定。它的功能是允許易燃易爆氣體通過，對火焰有阻止窒息作用。

波紋形式

一種是由兩個方向折成的波紋型的薄板材料組成，波紋之間分隔成許多小的孔隙和通道，給火焰提供了一條曲曲折折的通道。另一種由波紋薄板和平板交替纏繞在中心軸上，組成一疊帶有三角形孔隙阻火層，這種結構的阻火層可以根據設計需要生產不同直徑、不同厚度和不同孔隙的波紋阻火層。波紋結構阻火器經測試證明，阻火性能好，使用范圍廣，制造成本低，易于檢查和安裝等優點，所以這種結構的阻火器已被廣泛使用。波紋石油儲罐阻火器阻火層由幾層阻火層組成一個一個整體，但層與層之間不允許留有空隙，以防止火焰由間隙通過。

實驗方法

該阻火器徑中國科學技術大學與公安部天津消防科學研究所聯合測試，其性能完全符合GB13347-92《石油氣管道阻火體器阻火性能和實驗方法》的規定.阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過，可滿足各種不同工藝管道的需要.

標準規范

1、執行標準：GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》、
2、SH/T3413-99《石油化工石油氣管道阻火器選用、檢驗及驗收》、
3、HG/T20570.19-95《阻火器的設置》。

結構特點

1、該阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格
2、連續13次以亞音速火焰試驗每次都能阻火。
3、易檢修，安裝方便。殼體水壓試驗合格。
4、耐燒性能合格，耐燒試驗1小時無回火現象。
5、阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。

主要零部件

閥體材料	碳鋼WCB、不銹鋼304、316、
阻火芯件材料	不銹鋼防爆阻火波紋板
密封件材料	耐油石棉橡膠、四氟PTFE
環境溫度 ℃	≤480
公稱壓力(MPa)	0.6~5.0
防爆級別	BS5501:ⅡA、ⅡB、ⅡC

外形結構圖

主要外形尺寸

規格	安裝尺寸
	D2	D	L	H	N-d
DN50	Ø110	Ø140	220	235	4×14
DN80	Ø150	Ø185	280	270	4×18
DN100	Ø170	Ø205	325	275	4×18
DN150	Ø225	Ø260	425	290	8×18
DN200	Ø280	Ø315	495	305	8×18
DN250	Ø335	Ø370	595	320	12×18
DN300	Ø395	Ø435	655	405	12×23

美標外形尺寸ANSI、API、ASME

規格	安裝尺寸
	D2	D	L	H	N-d
2"	Ø120.5	Ø152	220	235	4×19
3"	Ø152.5	Ø190	280	270	4×19
4"	Ø190.5	Ø229	325	275	8×19
6"	Ø241.5	Ø279	425	290	8×22
8"	Ø298.5	Ø343	495	305	8×22
10"	Ø362	Ø406	595	320	12×25
12"	Ø432	Ø483	655	405	12×25

維修與保養

為了確保波紋石油儲罐阻火器的性能達到安全使用目的，對阻火器應定期性進行檢查，保養。
①波紋石油儲罐阻火器每半年檢查一次，檢查阻火層芯子是否堵塞，變形，腐蝕等。
②發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
③重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。


聲明：【ZGB-1波紋石油儲罐阻火器】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZGB-1波紋石油儲罐阻火器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
