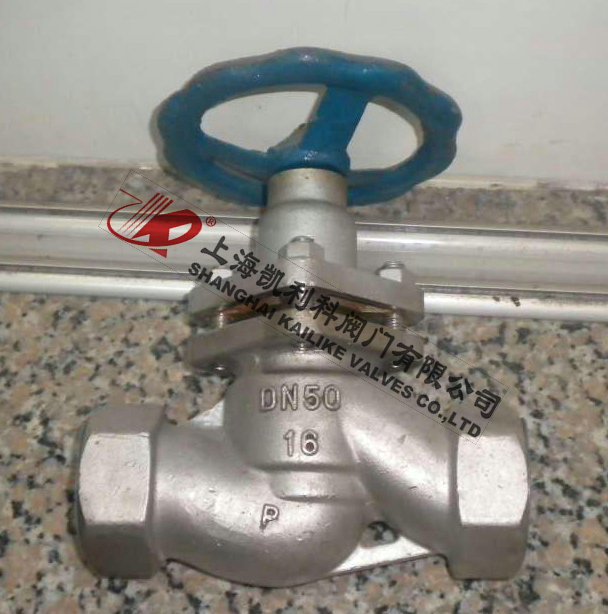

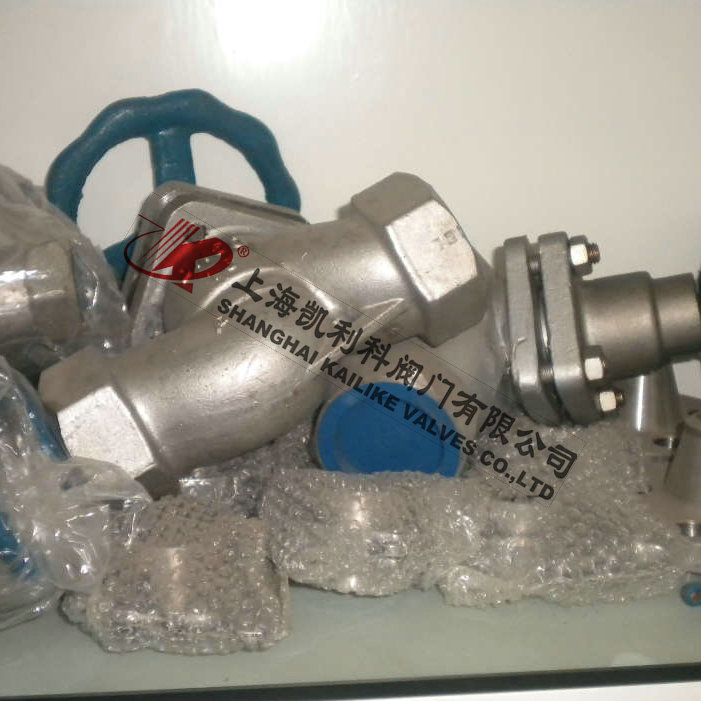

U11SM內螺紋柱塞閥

U11SM內螺紋柱塞閥是由閥體、閥蓋、閥桿，柱塞，導向、密封環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。

產品名稱：	內螺紋柱塞閥	產品型號：	U11SM
公稱通徑：	DN15～DN50	結構形式：	柱塞式
工作壓力：	1.6MPa～4.0MPa	連接方式：	內螺紋
適用溫度：	-29ºC～+425ºC	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽等	生產廠家：	上海凱利科閥門有限公司

產品說明

U11SM內螺紋柱塞閥是由閥體、閥蓋、閥桿，柱塞，導向、密封環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。內螺紋柱塞閥中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏。由于密封環采用回彈性強，耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了內螺紋柱塞閥的使用壽命。

性能規范

閥體材料	適用溫度	適用介質	壓力范圍
鑄鋼	≤425℃	水、蒸汽、油品	PN1.6-6.4MPa
鑄鐵	≤180℃	水、蒸汽、油品	PN1.6
不銹鋼	≤550℃	硝酸、醋酸	通徑范圍
含鉬不銹鋼	≤550℃	氮、氫、尿素等	DNl5-50mm

試驗壓力

實驗項目	實驗介質	實驗壓力
壓強實驗	水	1.5PN
高壓密封實驗	水	1.1 PN
低壓氣密封實驗	氣	0 5-0.7MPa

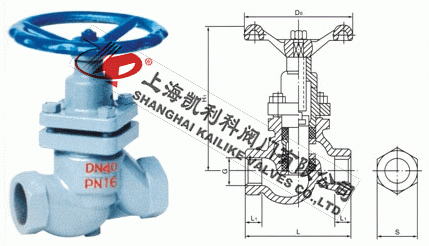

外形結構圖

主要外形尺寸

公稱通徑 DN(mm)	U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸
公稱通徑 DN(mm)	閥體長度 L	接頭長度 L1	接頭長度 S	手輪直徑 Do	管螺紋 G (寸)	關閉高度 H≈	開啟高度 H1≈	重量 (kg)
15	90	14	32	80	1/2	133	157	2.1
20	100	16	36	100	3/4	141	169	2.8
25	120	18	46	120	1	165	199	3.8
32	140	20	55	140	11/4	179	225	5.8
40	170	22	65	160	11/2	198	246	8.3
50	200	24	80	200	2	226	282	13.2

聲明：【U11SM內螺紋柱塞閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的U11SM內螺紋柱塞閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
