德標法蘭

德標法蘭是工業管道上的連接件，標準是DIN系列DIN2527、2576、2674、2633、2566等，用于管端之間相互連接的必備附件，德標法蘭盤又叫法蘭凸緣盤或突緣。德標法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

產品名稱：	德標法蘭	產品型號：	DIN
公稱通徑：	DN15～DN600	結構形式：	圓形
公稱壓力：	PN16～PN25～PN40	連接方式：	法蘭
適用溫度：	-196～+100℃～+650℃	制作方式：	鑄造、鍛造
閥體材質：	鑄鋼、碳鋼、鍛鋼、不銹鋼	制造標準：	德標DIN2527、2576、2674、2633、2566
適用介質：	水、蒸汽、燃?xì)?、氣體及腐蝕性液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

德標法蘭是工業管道上的連接件，標準是DIN系列DIN2527、2576、2674、2633、2566等，用于管端之間相互連接的必備附件，德標法蘭盤又叫法蘭凸緣盤或突緣。德標法蘭盤由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。

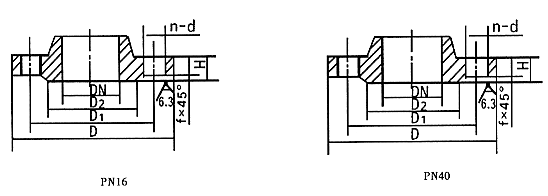

結構圖

PN16(1.6MPa) mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	連接凸出部分高度	法蘭厚度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	f	H	n-d	M
15	95	65	45	2	14	4-14	12
20	105	75	58	2	16	4-14	12
25	115	85	68	2	16	4-14	12
32	140	100	78	2	18	4-18	16
40	150	110	88	2	18	4-18	16
50	165	125	102	3	20	4-18	16
65	185	145	122	3	20	4-18	16
80	200	160	138	3	22	8-18	16
100	220	180	158	3	24	8-18	16
125	250	210	188	3	26	8-18	16
150	285	240	212	3	26	8-22	20
200	340	295	268	3	30	8-22	20
250	405	355	320	3	32	8-26	24

PN40(4.0MPa) mm

公稱通徑	外徑	螺栓孔中心圓直徑	連接凸出部分直徑	連接凸出部分高度	法蘭厚度	螺栓孔數量與直徑	螺栓直徑
DN	D	D1	D2	f	H	n-d	M
15	95	65	45	2	16	4-14	12
20	105	75	58	2	18	4-14	12
25	115	85	68	2	18	4-14	12
32	140	100	78	2	18	4-18	16
40	150	110	88	2	18	4-18	16
50	165	125	102	3	20	4-18	16
65	185	145	122	3	22	8-18	16
80	200	160	138	3	24	8-18	16
100	235	190	162	3	24	8-22	20
125	270	220	188	3	26	8-26	24
150	300	250	218	3	28	8-26	24
200	375	320	285	3	34	12-30	27
250	450	385	345	3	38	12-33	30

注：德標尺寸與機械部標準法蘭尺寸互換；新產品設計應優先采用系列1尺寸。

聲明：【德標法蘭】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的德標法蘭產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
