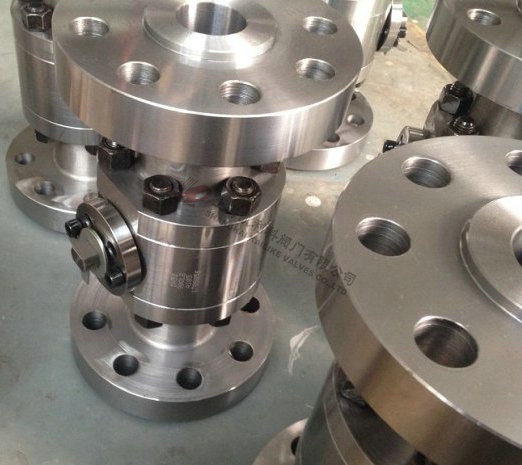

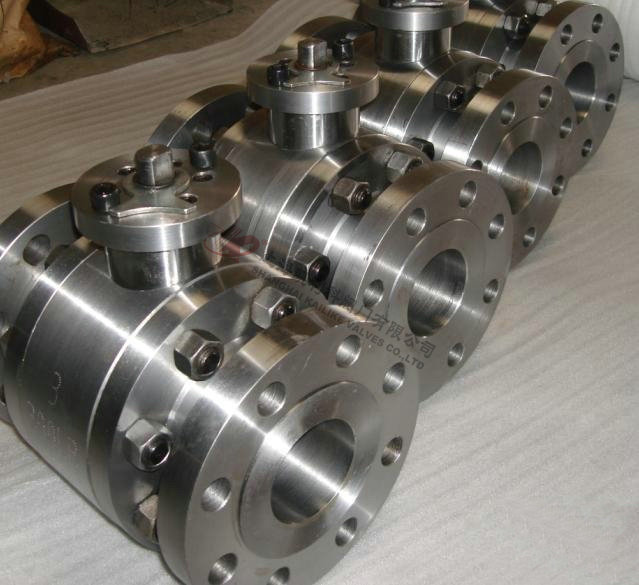

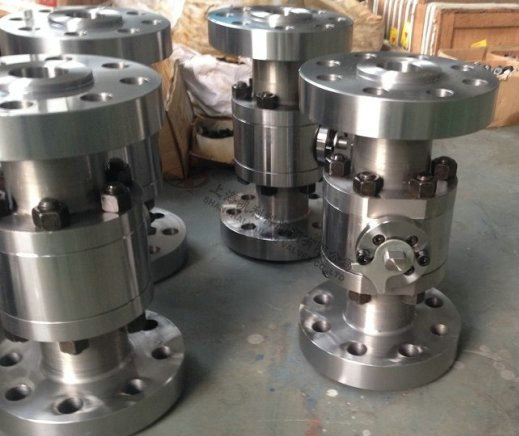

產品名稱：	高壓鍛鋼球閥	產品型號：	Q41N
公稱通徑：	DN15～DN200	結構形式：	球形
公稱壓力：	16.0Mpa～32.0Mpa	連接方式：	法蘭、螺紋、焊接
適用溫度：	-20～80℃	驅動方式：	手動、電動、氣動
閥體材質：	A105鍛鋼、WCB鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、燃?xì)?、氣體及某些腐蝕性液體	生產廠家：	上海凱利科閥門有限公司

產品說明

Q41N高壓鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統．由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性密封設計結構等。驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、焊接，結構形式為三段式，密封結構可選用軟密封、硬密封，壓力范圍PN1.0-32.0Mpa，公稱通徑為DN10-200mm，材質可選用鍛鋼、鍛不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配。高壓鍛鋼球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，既正向旋轉1/4圈（90°）時，閥關斷。反向旋轉1/4圈（90°）時，閥開啟。。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要供開啟和關閉管道和設備介質之用。

產品特點

1、所有部件均為鍛件
2、采用下裝式閥桿，設備倒密封結構
3、采用鑲嵌式閥座，閥座背后設備O型圈,確保介質不外漏
4、密封面采用尼龍或聚四氟乙烯，它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。

主要零件材料

零件名稱	材質
	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	尼龍	尼龍
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
O形圈	四氟	四氟
雙頭螺栓	35CrMoA	A193-B7

主要性能規范

公稱壓力PN	16	32	MPa
強度試驗壓力PT	24	48	MPa
低壓密封試驗力	0.6		MPa
高壓密封試驗力	17.6	35.2	MPa
適用介質	水、油品、蒸汽
適用溫度	-40～120℃

外形結構圖

主要連接尺寸

公稱 壓力	公稱 通徑	主要尺寸
		L		L1		D		D1		H		W	M	D2	b	Z-Φd
		法蘭	對焊	法蘭	對焊	法蘭	對焊	法蘭	對焊	法蘭	對焊		法蘭
16.0	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-18
	15	230	170	62	70	95	100	60	23	85	62	220	M24×2	20	20	3-18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
	25	260	205	77	95	105	115	68	36	100	80	250	M33×2	28	22	3-18
	32	300	230	100	110	115	150	80	43	120	96	300	M42×2	38	24	4-18
	40		260	110	120	165	170	115	49	150	111	400	M52×2	48	30	6-26
	50	400	330	130	140	165	200	115	61	165	128	450	M64×3	58	32	6-26
	65	490	360	140	150	200	225	145	80	180	180	500	M80×3	74	40	6-29
	80	580	380	150	160	225	270	170	105	200	200	600	M100×3	94	50	6-33
	100	620	430	178	188	260	320	195	118	245	245	800	M125×4	115	60	6-36
32.0	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-18
	15	230	170	62	70	105	100	68	23	85	62	220	M33×2	28	20	3-18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-18
	25	260	205	77	95	115	115	80	36	100	80	250	M42×2	35	25	4-18
	32	300	230	100	110	165	150	115	43	120	96	300	M52×2	41	30	4-22
	40	350	260	110	120	165	170	115	49	150	111	400	M64×3	47	35	6-26
	50	400	330	130	140	200	200	145	61	165	128	450	M80×3	70	40	6-29
	65	490	360	140	150	225	225	170	80	180	180	500	M100×3	90	50	6-33
	80	580	380	150	160	260	270	195	105	200	200	600	M125×4	112	55	6-36
	100	620	430	178	188	300	320	235	118	245	245	800	M155×4	135	65	8-36



聲明：【Q41N高壓鍛鋼球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41N高壓鍛鋼球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
