產品名稱：	管網蝶閥	產品型號：	D341X
公稱通徑：	DN50～DN1000	閥座密封：	橡膠軟密封、金屬硬密封
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、粉體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

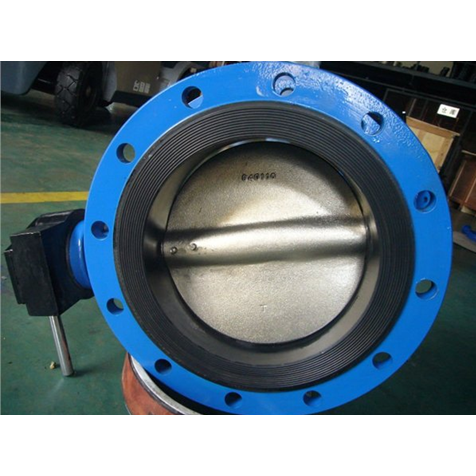

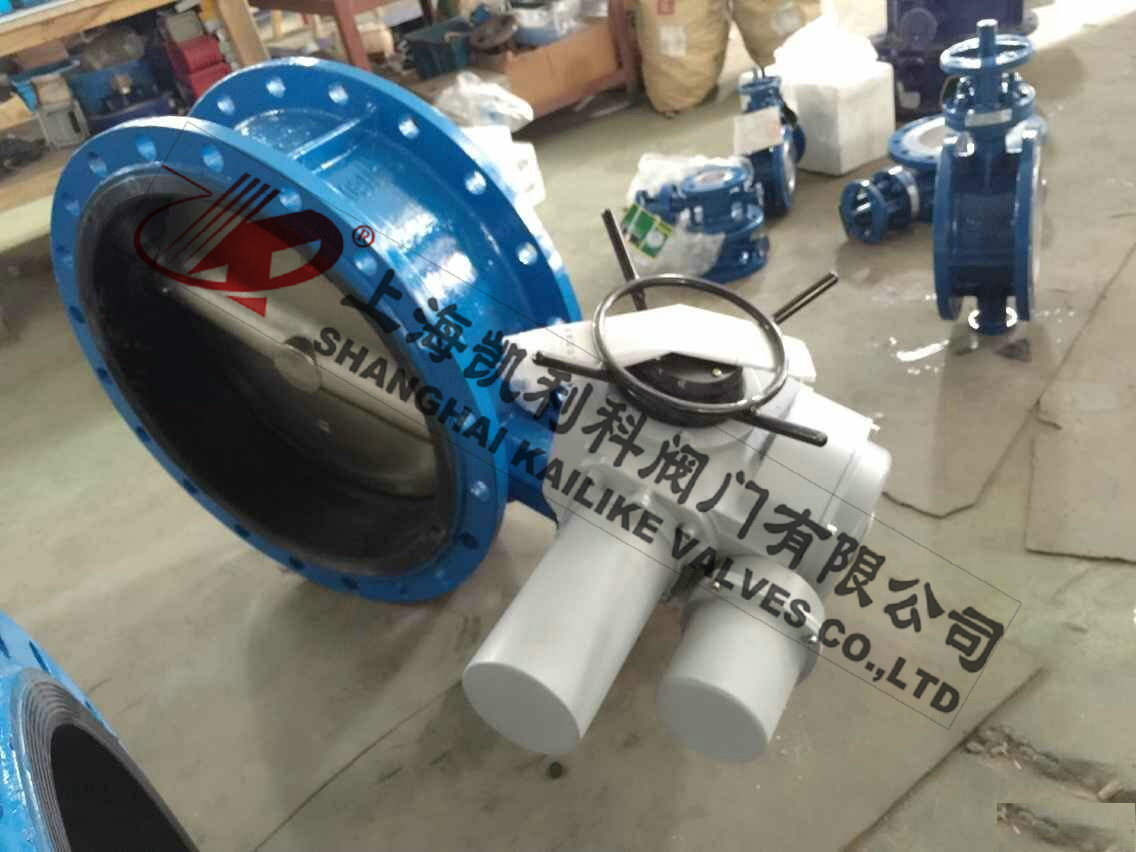

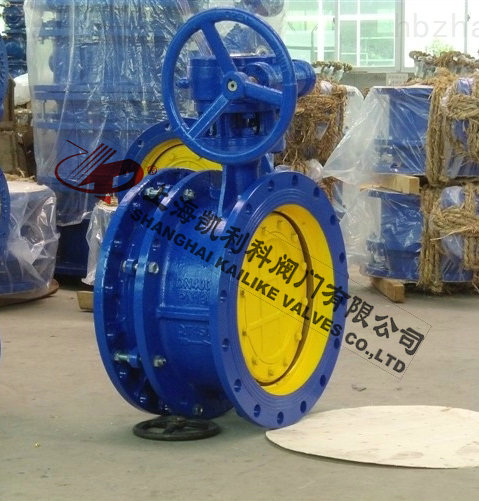

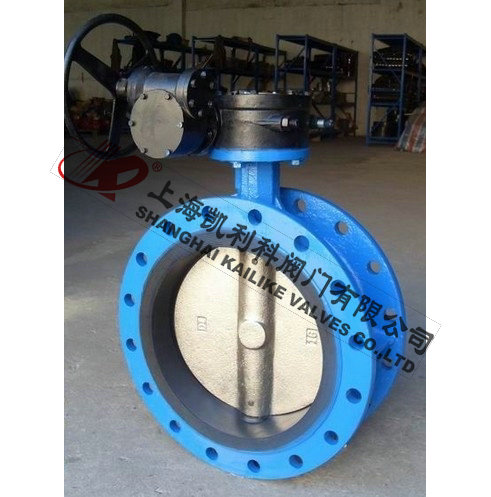

D341X管網蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

產品特點

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

制造規范

設計標準：GB/T2238-1989
法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992;JB/T9092-1999

技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

外形結構圖

D341X主要外形尺寸0.6MPa

公稱通徑mm	L	H	H0	A	B	D	D1	D2	n-d	重量kg
50	108	63	306	180	200	140	110	88	4-14	13
65	112	70	321	180	200	160	130	108	4-14	14
80	114	83	346	180	200	190	150	124	4-18	15.5
100	127	105	387	180	200	210	170	144	4-18	19.5
125	140	115	411	180	200	240	200	174	8-18	25.5
150	140	137	447	270	280	265	225	199	8-18	28.5
200	152	164	572	270	280	320	280	254	8-18	48
250	250	206	646	270	280	375	335	309	12-18	69
300	270	230	738	380	420	440	395	363	12-22	91
350	290	248	761	380	420	490	445	413	12-22	110
400	310	289	877	450	470	540	495	463	16-22	140
450	330	320	938	480	490	595	550	518	16-22	180
500	350	343	993	480	490	645	600	568	20-22	215
600	390	413	1131	480	490	755	705	667	20-26	290
700	430	478	1476	640	660	860	810	772	24-26	560
800	470	525	1533	640	660	975	920	878	24-30	910
900	510	585	1655	750	860	1075	1020	978	24-30	1500
1000	550	640	1765	850	900	1175	1120	1078	28-30	1750
1200	630	755	1995	850	900	1405	1340	1295	32-33	2180
1400	710	910	2310	1000	925	1630	1560	1510	36-36	2400
1600	790	1030	2595	1000	925	1830	1760	1710	40-36	2870
1800	870	1140	2810	1100	980	2045	1970	1918	44-39	3380
2000	950	1250	3100	1100	980	2265	2180	2125	48-42	4010

D341X主要外形尺寸1.0MPa

公稱通徑mm	L	H	H0	A	B	D	D1	D2	n-d	重量kg
50	108	63	306	180	200	165	125	99	4-18	13.
65	112	70	321	180	200	185	145	118	4-18	14
80	114	83	346	180	200	200	160	132	8-18	15.5
100	127	105	387	180	200	220	180	156	8-18	19.5
125	140	115	411	180	200	250	210	184	8-18	25.5
150	140	137	447	270	280	285	240	211	8-22	28.5
200	152	164	572	270	280	340	295	266	8-22	48
250	250	206	646	270	280	395	350	319	12-22	69
300	270	230	738	380	420	445	400	370	12-22	91
350	290	248	761	380	420	505	460	429	16-22	110
400	310	289	877	450	470	565	515	480	16-26	140
450	330	320	938	480	490	615	565	530	20-26	180
500	350	343	993	480	490	670	620	582	20-26	215
600	390	413	1131	480	490	780	725	682	20-30	290
700	430	478	1476	640	660	895	840	794	24-30	560
800	470	525	1533	640	660	1015	950	901	24-33	910
900	510	585	1655	750	860	1115	1050	1001	28-33	1500
1000	550	640	1765	850	900	1230	1160	1112	28-36	1750
1200	630	755	1995	850	900	1455	1380	1328	32-39	2180
1400	710	910	2310	1000	925	1675	1590	1530	36-42	2400
1600	790	1030	2595	1000	925	1915	1820	1750	40-48	2870
1800	870	1140	2810	1100	980	2115	2020	1950	44-48	3380
2000	950	1250	3100	1100	980	2325	2230	2150	48-48	4010

D341X主要外形尺寸1.6MPa

公稱通徑mm	L	H	H0	A	B	D	D1	D2	n-d	重量kg
50	108	63	306	180	200	165	125	99	4-18	13
65	112	70	321	180	200	185	145	118	4-18	14
80	114	83	346	180	200	200	160	132	8-18	15.5
100	127	105	387	180	200	220	180	156	8-18	19.5
125	140	115	411	180	200	250	210	184	8-18	25.5
150	140	137	447	270	280	285	240	211	8-22	28.5
200	152	164	572	270	280	340	295	266	12-22	48
250	250	206	646	270	280	405	355	319	12-26	69
300	270	230	738	380	420	460	410	370	12-26	91
350	290	248	761	380	420	520	470	429	16-26	110
400	310	289	877	450	470	580	525	480	16-30	140
450	330	320	938	480	490	640	585	548	20-30	180
500	350	343	993	480	490	715	650	609	20-33	215
600	390	413	1131	480	490	840	770	720	20-36	290
700	430	478	1476	640	660	910	840	794	24-36	560
800	470	525	1533	640	660	1025	950	901	24-39	910
900	510	585	1655	750	860	1125	1050	1001	28-39	1500
1000	550	640	1765	850	900	1255	1170	1112	28-42	1750
1200	630	755	1995	850	900	1485	1390	1328	32-48	2180
1400	710	910	2310	1000	925	1685	1590	1530	36-48	2400
1600	790	1030	2595	1000	925	1930	1820	1750	40-56	2870
1800	870	1140	2810	1100	980	2130	2020	1950	44-56	3380
2000	950	1250	3100	1100	980	2345	2230	2150	48-62	4010

聲明：【D341X管網蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D341X管網蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
