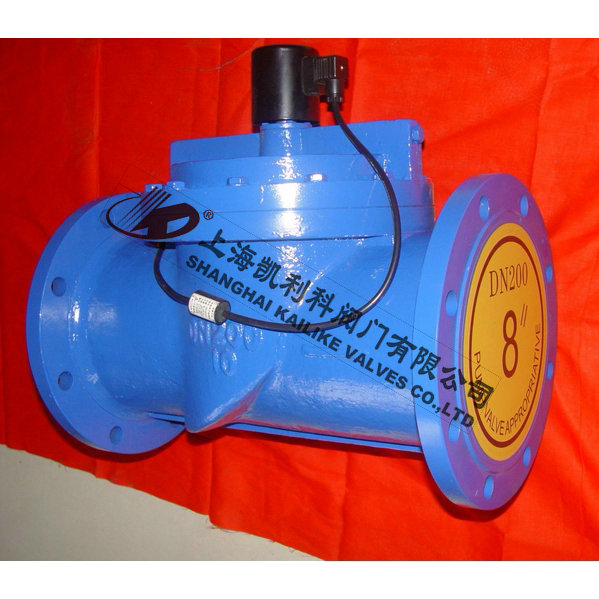

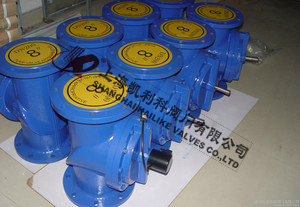

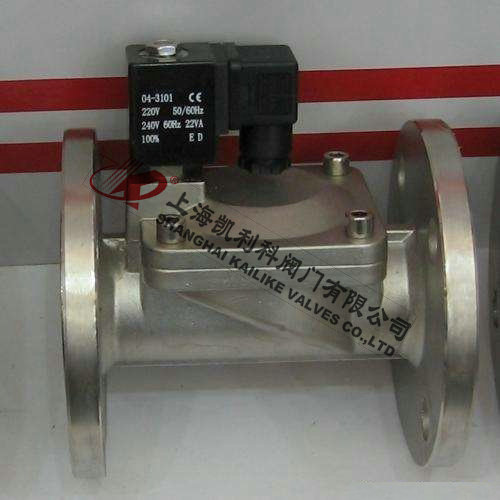

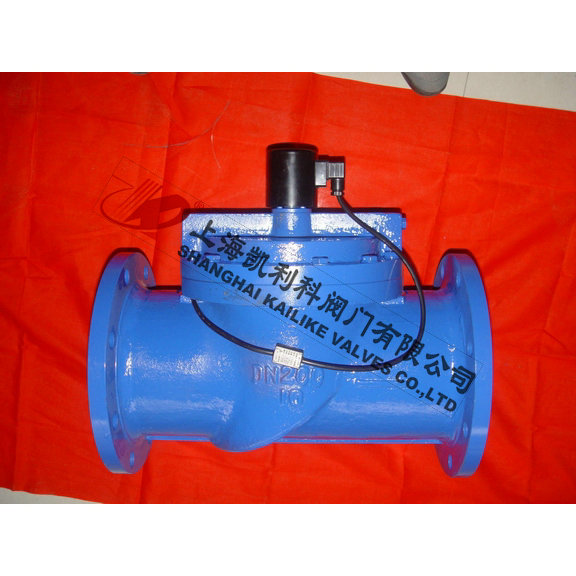

產品名稱：	消防電磁閥	產品型號：	ZCX
公稱通徑：	DN15～DN300	結構形式：	膜片式、活塞式、先導式、直動式
公稱壓力：	1.0MPa～1.6MPa	連接方式：	法蘭、螺紋
適用溫度：	-5ºC～+80ºC	驅動方式：	電磁動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、給排水	生產廠家：	上海凱利科閥門有限公司

產品說明

ZCX消防電磁閥適用于以水或液體為工業介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。ZCX電磁閥采用橡膠密封，故對工作介質的清潔度大大降低，具有啟閉迅速，可靠性高等特點。

結構原理

ZCX消防電磁閥為膜片一次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。根據斷電時所處狀態的不同，可分為常閉電磁閥和常開電磁閥。
常閉：常位時，活動鐵 芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥口外泄，以致主閥膜片上下產生 壓力差，膜片被迅速托起，主閥口開啟，閥呈通路狀態。當線圈斷電，磁場消失，活動鐵芯復位，封閉副閥口，繼而副閥膜片上腔壓力上升，主閥膜片壓向閥座，閥又呈關閉狀態。
常開：當線圈通電時，產生磁場力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉。隨著主閥閥內上下壓差趨向相等，主閥膜片由彈簧及自重壓向密封 閥門關閉。當線圈斷電后，磁力為零，銜鐵和副閥閥環由于彈簧作用上升，副閥打開，主閥膜片上腔內介質經副閥流走、壓力下降，當壓力降到一定值后，主閥由上 下壓差作用向上升起，主閥打開，閥門開啟。

技術參數

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
工作介質	液體、水、≤ΟE、及其他非腐蝕性流體
功耗VA	17						30
閥體材質	銅  不銹鋼						鑄鐵
流量系數Kv值	2.8	5	8.5	12	18	28	45	70	110	180	250	600	870	1000
動作方式	常開常閉
型式	先導式
介質溫度（℃）	-5～80						-50～60
工作壓力（Mpa）	0.05～1.0						0.1～1.0					0.15～1.0
額定電壓	AC220V·DC24V其余規格可作特殊訂貨

外形結構圖



主要外形尺寸

公稱通徑DN	內螺紋連接			法蘭連接
	內螺紋	外形尺寸		外形尺寸		法蘭尺寸
	G	H	L	H	L	D	D1	D2	n-d	b	f
15	1/2″	105	90
20	3/4″	114	100
25	1″	138	120	130	160	115	85	65	4- 14	16	3
32	11/4″	151	137	137	180	140	100	76	4- 18	18	3
40	11/2″	155	145	152	200	150	110	84	4- 18	18	3
50	2″	187	188	152	230	165	125	99	4- 18	20	3
65				222	290	185	145	118	4- 18	20	3
80				239	310	200	160	132	8- 18	20	3
100				255	350	220	180	156	8- 18	22	3
125				416	360	250	210	184	8- 18	22	3
150				440	400	285	240	211	8- 22	24	3
200				443	600	340	295	266	8- 22	24	3
250				493	750	395	350	319	12- 22	26	3
300				549	850	445	400	370	12-φ22	26	4



聲明：【ZCX消防電磁閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZCX消防電磁閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
