WA42Y波紋管安全閥

您的位置：閥門 - 安全閥 - WA42Y波紋管安全閥更新時間：2026-03-31 08:03:58

質量安全：壓力、材質、密封等全方位檢測確保質量過關！

價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！

上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

產品描述
在線詢價
技術咨詢

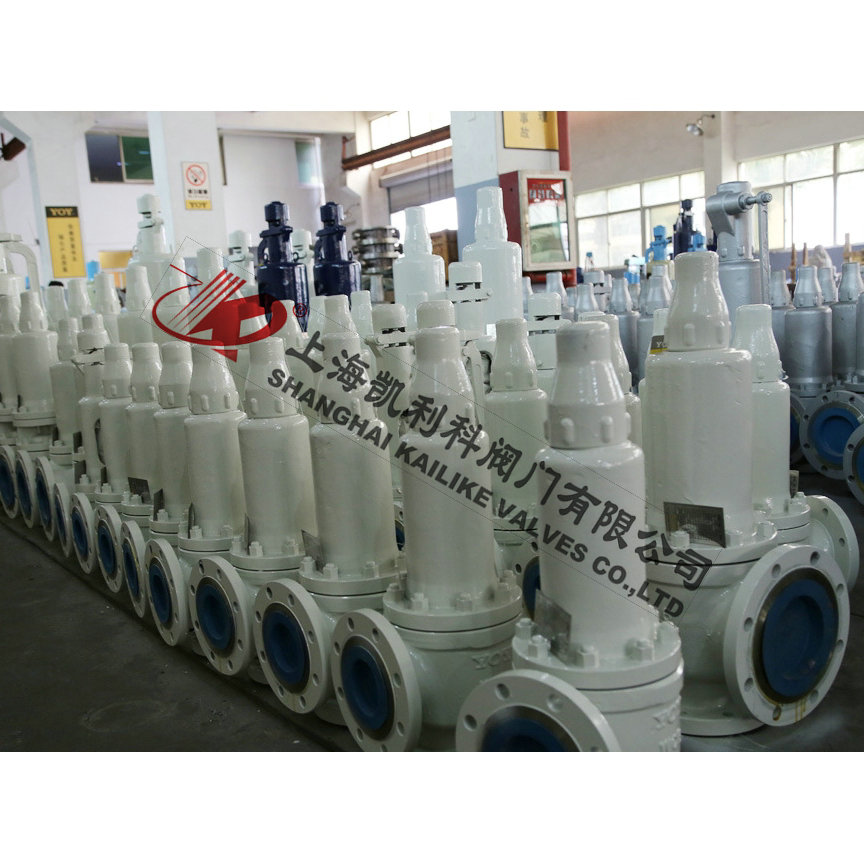

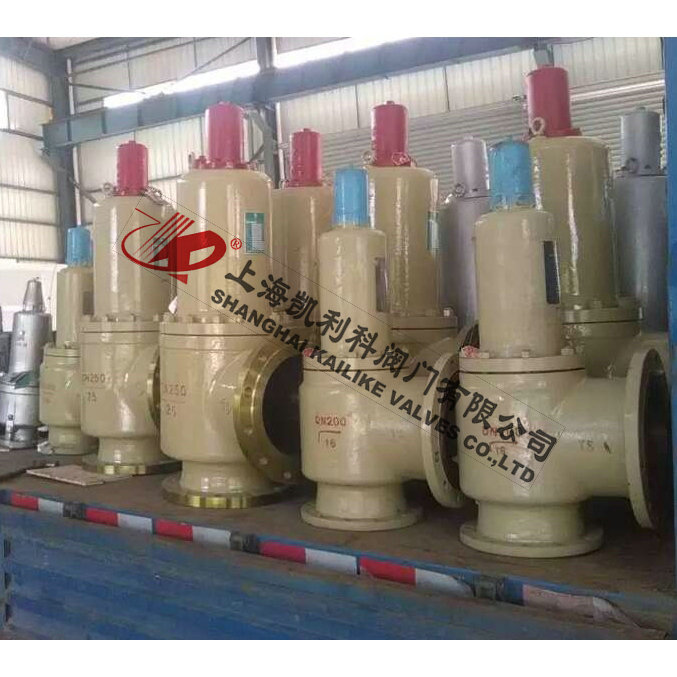

WA42Y波紋管安全閥

WA42Y波紋管安全閥適用于工作溫度≤200℃存在不穩定背壓或有毒、腐蝕性介質的設備或管路上，作為超壓保護裝置。廣泛應用于石油、化工、電站等行業。

產品名稱：	波紋管安全閥	產品型號：	WA42Y
公稱通徑：	DN15～DN200	結構形式：	波紋管式
公稱壓力：	1.6MPa～10.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+200ºC	驅動方式：	彈簧自動起跳
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、液體、氣體等	生產廠家：	上海凱利科閥門有限公司

產品說明

WA42Y波紋管安全閥適用于工作溫度≤200℃存在不穩定背壓或有毒、腐蝕性介質的設備或管路上，作為超壓保護裝置。廣泛應用于石油、化工、電站等行業。

主要零部件材料

NO.	零件名稱	WA42Y-C型材料	WA42Y-P型材料	WA42Y-R型材料
1	閥體	WCB	ZG1Cr18Ni8Ti,304	CF8M
2	閥座	2Cr13	1Cr18Ni8Ti	316
3	調節圈	2Cr13	1Cr18Ni8Ti	0Cr18Ni12Mo2Ti
4	閥瓣	2Cr13	1Cr18Ni8Ti	316
5	反沖盤	2Cr13	1Cr18Ni8Ti	316
6	波紋管	304	304	316
7	導向套	2Cr13	1Cr18Ni8Ti	0Cr18Ni12Mo2Ti
8	閥蓋	ZG230-450	ZG230-450	ZG230-450
9	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料

外形結構圖

主要外形尺寸

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-ød	L	L1	≈H
WA42Y-16 WA42Y-16P WA42Y-16R	25	16	115	85		65	16	2		4-14	110	95	378
	32	20	140	100		78	18	2		4-18	115	100	378
	40	25	150	110		85	18	3		4-18	120	110	406
	50	32	165	125		100	20	3		4-18	135	120	450
	65	40	185	145		120	20	3		4-18	160	140	520
	80	50	200	160		135	20	3		8-18	170	135	525
	100	65	220	180		155	22	3		8-18	195	175	690
	125	80	250	210		185	22	3		8-18	210	190	857
	150	100	285	240		210	24	3		8-23	255	230	838
	200	125	340	295		265	26	3		12-23	300	260	992
WA42Y-25 WA42Y-25P WA42Y-25R	25	16	115	85		65	16	2		4-14	110	95	378
	32	20	140	100		78	18	2		4-18	115	100	378
	40	25	150	110		85	18	3		4-18	120	110	406
	50	32	165	125		100	20	3		4-18	135	120	450
	65	40	185	145		120	22	3		8-18	160	140	520
	80	50	200	160		135	22	3		8-18	170	135	525
	100	65	230	190		160	24	3		8-23	195	175	690
	125	80	270	220		188	28	3		8-26	210	190	780
	150	100	300	250		218	30	3		8-26	255	230	838
	200	125	360	310		278	34	3		12-26	300	260	992
WA42Y-40 WA42Y-40P WA42Y-40R	25	16	115	85	58	65	16	2	4	4-14	110	95	378
	32	20	140	100	66	78	18	2	4	4-18	115	100	378
	40	25	150	110	76	85	18	3	4	4-18	120	110	406
	50	32	165	125	88	100	20	3	4	4-18	135	120	450
	65	40	185	145	110	120	22	3	4	8-18	160	140	520
	80	60	200	160	121	135	24	3	4	8-18	170	135	525
	100	65	235	190	150	160	24	3	4.5	8-23	195	175	690
	125	80	270	220	188	176	28	3	4.5	8-26	210	190	857
	150	100	300	250	204	218	30	3	4.5	8-26	255	230	838
	200	125	375	320	260	282	38	3	4.5	12-30	300	260	992

主要外形尺寸

WA42Y-64 WA42Y-64P WA42Y-64R	25	16	140	100	58	78	22	2	4	4-18	110	100	277
	32	20	155	110	66	82	24	2	4	4-23	130	110	289
	40	25	170	125	76	95	24	3	4	4-23	130	120	319
	50	32	180	135	88	105	26	3	4	4-23	135	130	389
	65	40	205	160	110	130	28	3	4	8-23	175	160	493
	80	50	215	170	121	140	30	3	4	8-23	175	160	483
	100	65	250	200	150	168	32	3	4.5	8-26	195	195	613
	150	100	345	280	204	240	38	3	4.5	8-34	280	265	894
WA42Y-100 WA42Y-100P WA42Y-100R	25	16	140	100	58	78	24	3	4	4-18	110	100	277
	32	20	155	110	66	82	24	2	4	4-23	130	110	289
	40	25	170	125	76	95	26	2	4	4-23	130	120	319
	50	32	195	145	88	112	28	3	4	4-26	135	130	389
	65	32	220	170	110	138	32	3	4	8-26	175	160	493
	80	40	230	180	121	148	34	3	4	8-26	175	160	483
	100	50	265	210	150	172	38	3	4.5	8-30	195	195	613
	150	80	355	290	204	250	46	3	4.5	12-34	280	265	894

聲明：【W(wǎng)A42Y波紋管安全閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的WA42Y波紋管安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
